¿Cómo el diseño de soportes de chapa metálica a medida optimiza el montaje de racks para servidores?

En el vertiginoso mundo de los centros de datos, la automatización industrial y las telecomunicaciones, el tiempo de ensamblaje es un factor crítico de costo. Cuando los ingenieros diseñan complejos racks para servidores de 19 pulgadas o gabinetes eléctricos industriales, exigen cada vez más componentes que faciliten una instalación rápida y plug-and-play. Aquí es donde entra en juego la alta ingeniería. Soporte de montaje de chapa metálica a medida entra en juego.

A diferencia de las carcasas externas estándar, que priorizan la estética, las bandejas internas para chasis y los soportes deslizantes se centran en la precisión, la rigidez estructural y la integración perfecta. En Huapusheng (HPS), aprovechamos nuestra avanzada planta de fabricación para ofrecer componentes de alta precisión que eliminan los cuellos de botella en el ensamblaje. Exploremos los procesos de ingeniería y fabricación necesarios para producir estos elementos estructurales críticos.

1. Anatomía de un soporte de montaje sin herramientas

La transición de los ensamblajes tradicionales atornillados a los diseños sin herramientas está revolucionando los sectores de hardware de TI y telecomunicaciones. Un producto premium Placa de montaje interna para rack de servidores A menudo presenta una combinación de ganchos entrelazados en forma de U, pestañas de posicionamiento y ranuras complejas en forma de ojo de cerradura.

Estas características permiten a los técnicos deslizar y fijar equipos informáticos pesados, módulos de batería o fuentes de alimentación en cuestión de segundos, sin necesidad de destornilladores ni herramientas especializadas. Sin embargo, diseñar un soporte sin herramientas plantea enormes desafíos de fabricación. Si un gancho de enclavamiento se desvía tan solo 0,1 mm, el soporte no se acoplará a los rieles del chasis o vibrará.

2. Precisión CNC: Lograr las tolerancias ISO 2768-m

Para garantizar la alineación perfecta necesaria para la instalación sin herramientas, nuestros socios de fabricación deben contar con equipos de corte de última generación. Utilizamos punzonadoras de torreta CNC avanzadas y láseres de fibra de alta potencia para cortar geometrías de ranura complejas en láminas de acero pregalvanizado (SGCC) o acero laminado en frío (SPCC).

Nuestros sistemas automatizados de punzonado por torreta son especialmente eficaces para estampar patrones repetitivos de orificios y rejillas de ventilación de forma rápida y precisa. Al cumplir estrictamente con las tolerancias de mecanizado ISO 2768-m, garantizamos que cada ranura y pasador de posicionamiento se alinee perfectamente con sus componentes de acoplamiento patentados, lo que facilita un proceso de ensamblaje impecable.

3. Integridad estructural mediante flexión multieje

Las bandejas internas del chasis suelen soportar cargas considerables, como componentes electrónicos densos, transformadores de cobre o baterías de iones de litio pesadas. Una lámina de metal plana carece de la rigidez necesaria para soportar estos pesos sin deformarse o doblarse con el tiempo.

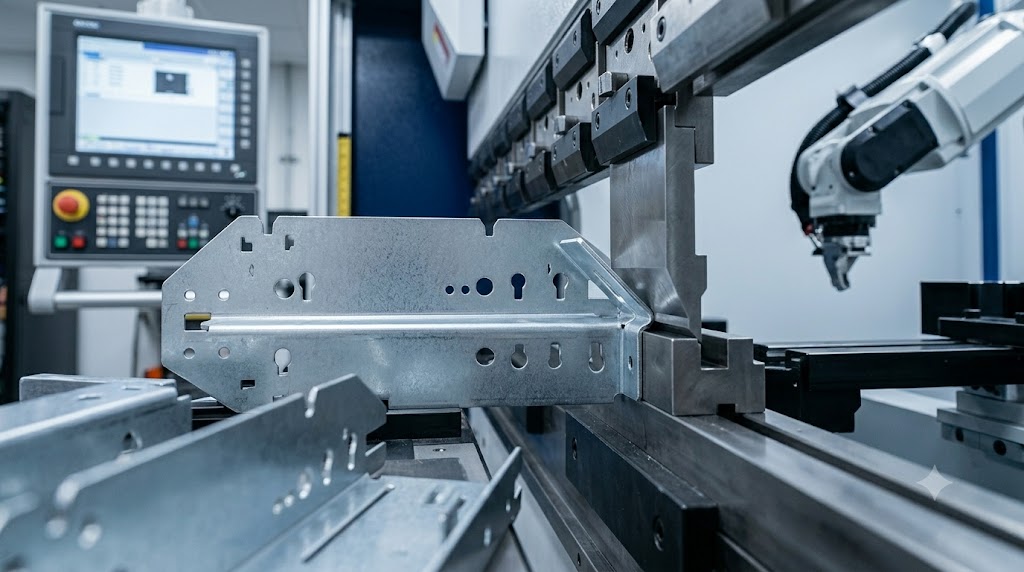

Para contrarrestar esto, nuestros ingenieros emplean el conformado mediante prensa plegadora CNC multieje. Al plegar los bordes del soporte en perfiles con bridas específicas (como canales en C o curvas en U), multiplicamos geométricamente la capacidad de carga del componente. Nuestro enfoque colaborativo de Diseño para la Fabricación (DFM) también calcula las deducciones de plegado exactas, lo que garantiza que la precisión dimensional general se mantenga perfecta después de que el patrón plano se pliegue en su estado 3D.

4. El valor de los servicios de fabricación de chapa metálica llave en mano

Para los fabricantes de equipos a gran escala, gestionar múltiples proveedores para el corte, doblado, tratamiento de superficies e instalación final de hardware es una pesadilla logística innecesaria. Encontrar un proveedor confiable Socio para la fabricación de chapa metálica de fabricantes de equipos originales (OEM) La capacidad de gestionar todo el ciclo de producción bajo un mismo techo supone una ventaja estratégica.

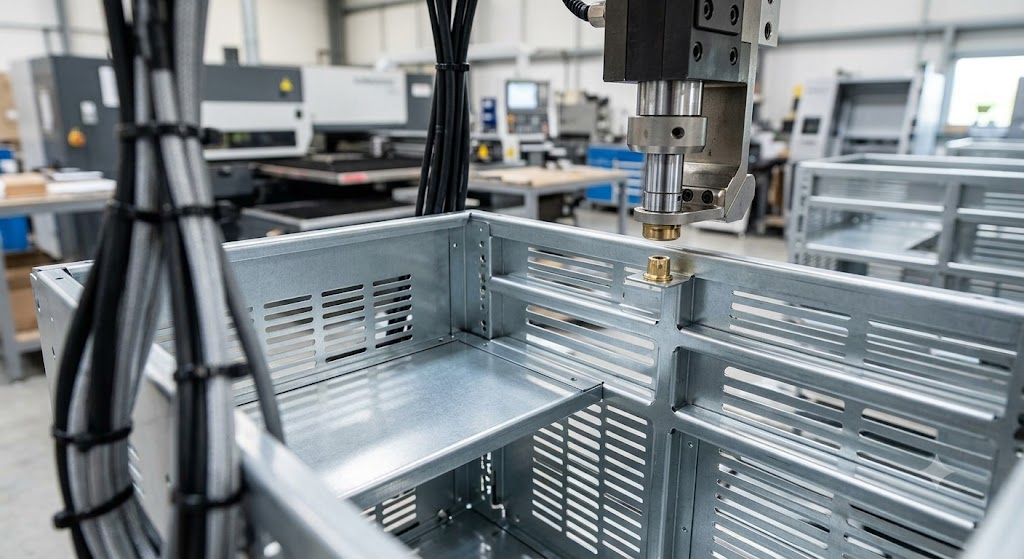

HPS proporciona verdadero Servicios integrales de fabricación de chapa metálicaNo solo suministramos la bandeja de metal estampado; ofrecemos Servicios completos de ensamblaje de chapa metálicaEsto incluye la inserción automatizada de sujetadores PEM, tornillos cautivos y separadores roscados antes de que las piezas salgan de nuestras instalaciones. Sus componentes llegan a su línea de ensamblaje completamente listos para la integración electrónica.

Parámetros de fabricación estándar para soportes internos

Para garantizar un rendimiento óptimo y una buena relación coste-eficacia en los componentes estructurales internos, nos adherimos a los siguientes parámetros de fabricación estándar:

Preguntas frecuentes (FAQ)

La eficiencia en la implementación de racks para servidores modernos y paneles de control industrial depende en gran medida de la precisión de los soportes de montaje internos. Gracias al punzonado CNC avanzado, el riguroso control de tolerancias y el ensamblaje integral llave en mano, HPS ofrece soluciones estructurales que eliminan la dependencia de herramientas y aceleran su ciclo de producción. ¿Listo para optimizar su próximo proyecto de integración electromecánica? Consulte hoy mismo con los expertos en fabricación de chapa metálica a medida de HPS.
