La fabricación de chapa metálica es un proceso que da forma a láminas planas de metal para convertirlas en piezas o productos útiles. Este proceso contribuye a la creación de artículos para numerosas industrias, como la automotriz, la construcción y la electrónica. El objetivo principal de la fabricación de chapa metálica es transformar láminas de metal en bruto en piezas terminadas con formas y tamaños específicos. Los operarios utilizan diversas herramientas y máquinas para cortar, doblar y unir el metal. Las fábricas modernas suelen utilizar Soluciones de fabricación de chapa metálica CNC para mejorar la velocidad y la precisión.
El proceso de fabricación de chapa metálica generalmente sigue estos pasos:
Generar planos
Finalizar los dibujos
Fabricar el metal
Finaliza el producto
Cada paso garantiza que el producto final cumpla con los estándares de diseño y calidad requeridos. La fabricación de chapa metálica permite a las empresas producir piezas resistentes, ligeras y personalizadas con rapidez.
Nota: La fabricación de chapa metálica permite la producción tanto de series cortas como largas. Esto la convierte en una opción flexible para muchos proyectos.
La chapa metálica se presenta en diversas formas. Los tipos más comunes incluyen chapas planas, gofradas y perforadas. Las chapas planas son lisas y uniformes. Las chapas gofradas tienen diseños en relieve o hundidos. Las chapas perforadas contienen agujeros o patrones. Cada forma cumple una función diferente en la fabricación de chapa metálica.

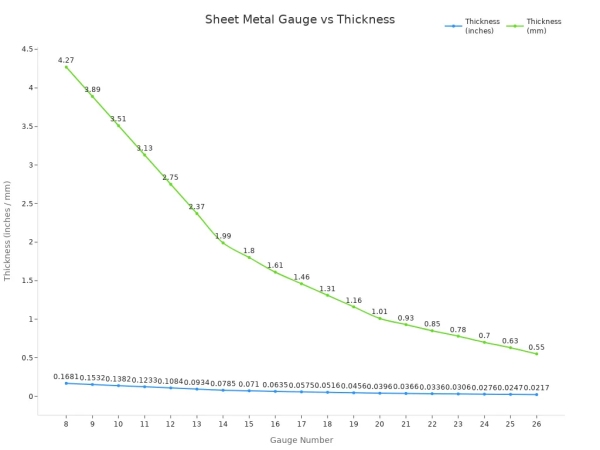

El espesor de la chapa metálica es importante, ya que afecta a la resistencia y flexibilidad del producto final. La tabla siguiente muestra los calibres de chapa metálica más comunes y su espesor en pulgadas y milímetros:
Indicador | Grosor (pulgadas) | Espesor (mm) |
|---|---|---|
8 | 0.1681 | 4.27 |
10 | 0.1382 | 3.51 |
12 | 0.1084 | 2,75 |
14 | 0,0785 | 1.99 |
16 | 0,0635 | 1.61 |
18 | 0,0516 | 1.31 |
20 | 0,0396 | 1.01 |
22 | 0,0336 | 0.85 |
24 | 0,0276 | 0.70 |
26 | 0,0217 | 0.55 |
La fabricación de chapa metálica utiliza láminas con espesores que oscilan entre 0,15 mm y 10 mm aproximadamente. Las láminas más delgadas son más fáciles de doblar, mientras que las más gruesas ofrecen mayor resistencia. La elección depende de las necesidades del proyecto.
La fabricación de chapa metálica consta de varias etapas. Cada una de ellas transforma las láminas de metal en bruto en productos terminados. El proceso incluye diseño y planificación, corte y punzonado, doblado y conformado, unión y ensamblaje, y acabado. En cada etapa se emplean herramientas y métodos especializados para obtener el resultado deseado.
El diseño y la planificación son el primer paso. Los ingenieros y diseñadores elaboran planos para cada pieza. Utilizan software CAD para crear modelos. Algunos programas populares son Alibre, Onshape, FreeCAD y Fusion 360. Estas herramientas facilitan el diseño de piezas fáciles de fabricar.
Durante esta etapa, los diseñadores piensan en cosas importantes:
Deje espacio para cortes y dobleces, incluyendo el margen de doblado.
Comprueba el grosor del metal, especialmente si es necesario soldar.
Asegúrese de que las piezas sean compatibles con las herramientas disponibles.
Evite los diseños demasiado complejos para mantener los costos bajos.
Deje margen de tolerancia para que las piezas encajen bien.
Una buena planificación ayuda a evitar errores y ahorra material.

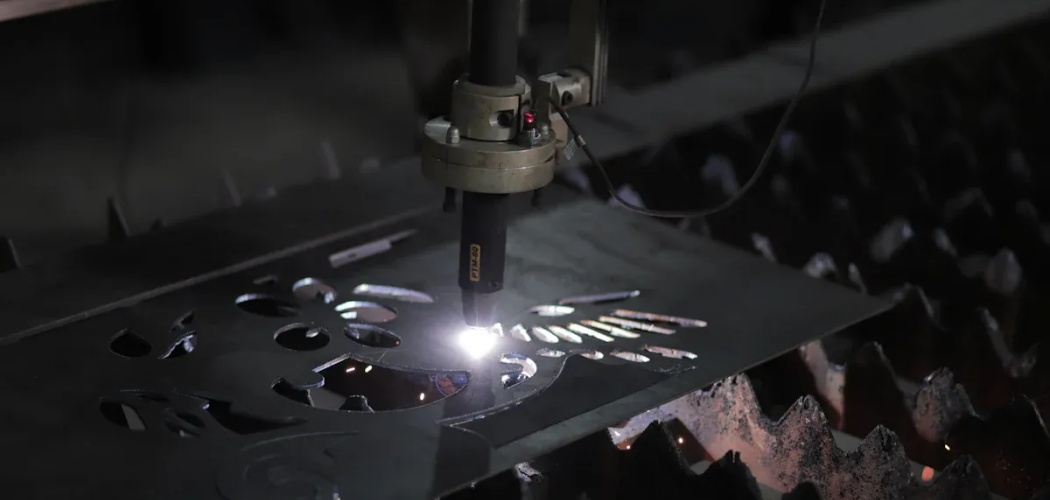

Tras la planificación, los operarios cortan y perforan las láminas de metal. Este paso da forma al metal hasta alcanzar el tamaño y la forma adecuados. Existen varias maneras de cortar y perforar metal. La tabla siguiente muestra los principales métodos, su función y sus ventajas:
Técnica | Descripción | Ventajas |
|---|---|---|
Punzonado CNC | Utiliza herramientas especiales y fuerza para hacer agujeros y recortes en metal. | Producción rápida y flexible para patrones repetitivos. |
Corte por láser | Utiliza una viga robusta para cortar formas limpias y precisas. | Genera poco desperdicio y puede cortar patrones complejos en muchos metales. |
Corte por plasma | Utiliza gas cargado para fundir rápidamente metales gruesos. | Corte rápido, bueno para piezas resistentes, pero menos preciso que el láser. |
Corte por chorro de agua | Utiliza agua a alta presión con abrasivos para cortar sin calor. | Sin daños por calor, puede cortar muchos espesores sin cambiar de herramienta. |
El corte por láser es muy preciso y rápido. Puede cortar una lámina de acero de 40 mm mucho más rápido que los métodos antiguos, como las sierras de cinta. Sin embargo, las máquinas de corte por láser son más caras y pueden no funcionar bien con metales muy gruesos. Los métodos de corte antiguos son más económicos, pero pueden no permitir obtener formas detalladas.

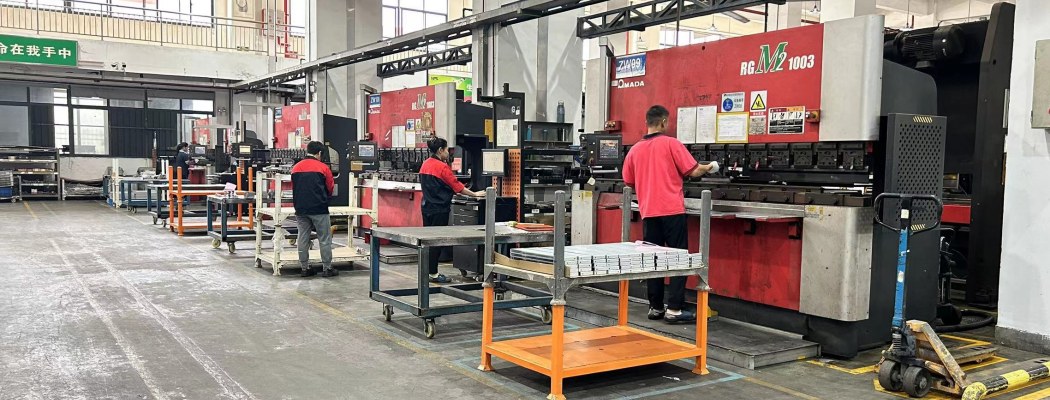

A continuación, se describe el doblado y el conformado. Los operarios utilizan máquinas para dar forma al metal, creando ángulos, curvas u otras figuras. El doblado es necesario para fabricar objetos como soportes, cajas y marcos. La siguiente tabla enumera los métodos comunes de doblado y conformado:
Técnica | Descripción | Aplicaciones |
|---|---|---|
Doblado en V | Utiliza una matriz y un punzón en forma de V para hacer ángulos en metal. | Doblado general de chapa metálica. |
Curvado de rodillos | Dobla el metal dándole formas curvas con rodillos. | Curvado de piezas largas de chapa metálica. |
Doblado rotatorio | Dobla el metal en ángulos superiores a 90 grados con un punzón giratorio. | Fabricación de piezas grandes y de gran espesor. |
Doblado de bordes | Dobla únicamente el borde del metal utilizando una matriz de limpieza. | Fabricación de piezas de borde para techos. |
El método de conformado depende de varios factores. El volumen de producción es importante. Los métodos de alto volumen, como el estampado, tienen un coste inicial mayor, pero resultan más económicos para grandes producciones. El tipo de material y el diseño de la pieza también influyen en la elección. Elegir el método adecuado ayuda a controlar los costes y a mantener una alta calidad.
Tras darles forma, los operarios unen las piezas metálicas. La fabricación de chapa metálica utiliza diferentes métodos de unión:
Soldadura: Utiliza calor y presión para crear uniones fuertes y duraderas.
Remachado: Utiliza elementos de fijación para unir piezas, de modo que puedan desmontarse.
Engatillado: Une láminas sin calor ni materiales adicionales, mediante conformado en frío.
Unión adhesiva: Utiliza pegamento para un buen contacto y protección contra la suciedad.
La soldadura es el método más resistente y eficaz para construir estructuras robustas. El remachado es adecuado para separar piezas o unir materiales diferentes. El engatillado y la unión adhesiva crean uniones sólidas sin necesidad de calor.
Método | Fortaleza | Solicitud |
|---|---|---|
Soldadura | Resistencia del material base del 85-100%, uniones permanentes | Proyectos de construcción, grandes empleos en la industria manufacturera |
Remachando | Resistencia del 60-80%, modos de fallo predecibles | Aviones, reparaciones, juntas que se separan |
El método de unión depende de la resistencia requerida del enlace y del tipo de proyecto.
El acabado es el último paso. Hace que los productos luzcan mejor, duren más y funcionen correctamente. Los métodos de acabado más comunes son:
Molienda
Pulir o abrillantar
Electropulido
Cuadro
Recubrimiento en polvo
Voladura
Cepillado
El recubrimiento en polvo y la pintura añaden color y protegen contra la corrosión. El esmerilado y el pulido alisan las superficies. El electropulido elimina imperfecciones y mejora el acabado. El granallado proporciona un aspecto mate. Estos métodos hacen que los productos sean más atractivos y resistentes.
El acabado mejora la apariencia de los productos y los protege del óxido, los productos químicos y los arañazos. Un buen acabado añade valor y contribuye a que los productos cumplan bien su función.
La fabricación de chapa metálica emplea todos estos pasos para transformar láminas de metal en bruto en excelentes productos terminados. Un trabajo meticuloso en cada etapa garantiza resultados resistentes, precisos y de gran calidad.
La fabricación de chapa metálica utiliza diferentes tipos de láminas. Estos metales permiten crear objetos resistentes y útiles. Las láminas más comunes son de acero, aluminio, cobre y latón. Cada metal presenta características específicas para determinadas aplicaciones. La mayoría de las láminas tienen un espesor de entre 0,15 mm y 10 mm.
Las láminas de acero son el material más utilizado en la fabricación de chapa metálica. Son resistentes y duraderas. Las fábricas utilizan acero al carbono, acero inoxidable y acero galvanizado. Estas láminas son ideales para paneles de automóviles, electrodomésticos y estructuras de soporte. Suelen tener un espesor de entre 0,5 mm y 6 mm. En los talleres se utilizan láminas con espesores de entre 0,5 mm y 6,35 mm (0,02 pulgadas y 0,250 pulgadas).
Grado de acero | Resistencia a la fluencia | Dureza | Ductilidad | soldabilidad | Maquinabilidad | Resistencia a la corrosión |
|---|---|---|---|---|---|---|
S235 | Bajo | Suave | Alto | Fácil | Moderado | Moderado |
S275 | Moderado | Moderado | Moderado | Fácil | Moderado | Moderado |
S355 | Alto | Alto | Moderado | Moderado | Alto | Bajo |
Las láminas de acero hacen que los productos sean resistentes y duraderos. Se doblan y sueldan fácilmente, lo que resulta útil en muchos trabajos.
Las láminas de aluminio son ligeras y no se oxidan. Se utilizan en aviones, automóviles y edificios. Suelen emplear aleaciones como la 6061 y la 5052. Su grosor es similar al de otras láminas metálicas. Las láminas de aluminio son fáciles de moldear y reciclar.
Ventaja | Descripción |
|---|---|
Ligero | El aluminio es mucho más ligero que el acero, por lo que es fácil de usar. |
Resistente a la corrosión | El aluminio tiene una capa que evita que se oxide. |
Durabilidad | Las láminas de aluminio duran mucho tiempo porque no se dañan fácilmente. |
Conductividad eléctrica | El aluminio conduce bien la electricidad, por lo que se utiliza en componentes eléctricos. |
Reciclable | El aluminio se puede reciclar y sigue siendo resistente. |
La fabricación de chapa metálica también utiliza otros metales. Las láminas de cobre son buenas conductoras de electricidad y se emplean en cables y tuberías. Las láminas de latón tienen un aspecto atractivo y se utilizan para decoración y herrajes. Las láminas de acero inoxidable no se oxidan y se utilizan en cocinas y embarcaciones. Las láminas de titanio son resistentes y ligeras, por lo que se utilizan en aviones e instrumental médico.
Otros metales comunes para la fabricación de chapa además del acero y el aluminio:
Cobre: Bueno para trabajos de electricidad y fontanería.
Latón: Se utiliza para decoraciones y piezas de fontanería.
Acero inoxidable: Se utiliza en alimentos, embarcaciones y productos médicos.
Titanio: Se utiliza en aviones y dispositivos médicos.
La elección de la chapa metálica adecuada depende del proyecto. Cada metal ofrece ventajas específicas para la fabricación de chapa metálica.
La fabricación de chapa metálica utiliza diversas técnicas para transformar láminas planas. Cada técnica contribuye a la creación de piezas resistentes y precisas para diferentes aplicaciones.
El corte es la primera tarea de los trabajadores. Las máquinas cortan las láminas de metal en las formas y tamaños necesarios. Algunos métodos comunes de corte son el corte por láser, el corte por plasma, el corte por chorro de agua y el punzonado CNC. Estos métodos presentan muchas ventajas:
Ventaja | Descripción |
|---|---|
Menor costo | Ahorra dinero en herramientas y preparación, ideal para trabajos pequeños o grandes. |
Alta precisión y exactitud | Crea formas detalladas con medidas precisas, realiza cortes limpios. |
Automatización y control CNC | Trabaja con máquinas, reduce los errores y uniformiza las piezas. |
Velocidad y eficiencia | Más rápido que los métodos antiguos, puede funcionar todo el tiempo para realizar más trabajo. |
Versatilidad | Funciona con muchos metales y grosores, y se adapta a multitud de usos. |
El corte por láser es muy rápido y preciso. El corte por chorro de agua es ideal para metales gruesos o sensibles al calor. El punzonado CNC realiza agujeros y patrones rápidamente.
El conformado permite doblar y dar forma al metal cortado. Los trabajadores utilizan prensas, matrices y rodillos para moldear las láminas. Algunos métodos eficaces de conformado son:
Hidroformado: Utiliza la presión del líquido para crear formas complejas.
Estampado en relieve: Crea texturas en el metal.
Dibujo profundo: Crea formas profundas.
Estampado: Corta y da forma a láminas de metal con precisión.
Conformado electromagnético: Utiliza imanes para dar forma al metal sin tocarlo.
El hidroformado permite fabricar piezas ligeras con formas rígidas. El estampado se utiliza para piezas de automóviles y electrónica. El grabado en relieve añade diseños para mejorar la estética o el agarre.
La unión de piezas metálicas permite crear estructuras resistentes. La fabricación de chapa metálica emplea diferentes métodos de unión:
Proceso de incorporación | Ventajas | Limitaciones |
|---|---|---|
Soldadura | Crea una unión fuerte, ideal para metales gruesos. | Requiere habilidad, puede costar más |
Remachando | Muy fuerte, dura mucho, deja de temblar | Debe alcanzar ambos lados del metal. |
Adhesivos | Pegas diferentes metales, peso ligero | No apto para altas temperaturas |
Sujetadores mecánicos | Fácil de montar y desmontar, útil | Puede añadir peso, podría aflojarse |
Los distintos tipos de soldadura, como la MIG, la TIG y la por puntos, crean uniones resistentes. El remachado es ideal para piezas que vibran, como las de los aviones. Los adhesivos y los elementos de fijación unen diferentes metales o facilitan las reparaciones.
El acabado superficial mejora el aspecto y la durabilidad de las piezas metálicas. Algunos métodos de acabado populares son el recubrimiento en polvo, el recubrimiento electroforético, el zincado, el tratamiento Dacromet y el anodizado.
Acabado superficial | Resistencia a la corrosión | Espesor del recubrimiento | Resistencia a la abrasión |
|---|---|---|---|
Recubrimiento en polvo | Si se aplica correctamente, previene la oxidación, pero si no, puede provocar oxidación. | De 35 a 200 µm, más grueso que la pintura | Superficie dura, no se raya fácilmente |
Recubrimiento electroforético | Los bloques se oxidan bien | De 12 a 30 µm, espesor uniforme | Dura mucho tiempo |
Recubrimiento de zinc | Protege el metal cubriéndolo. | De 5 a 25 µm, ideal para detalles pequeños. | Muy duro |
Dacromet | Bloquea el óxido y los productos químicos. | De 5 a 7,6 µm, se puede pintar | Resistente a productos químicos y arañazos |
Anodizado | Ideal para lugares húmedos | 0,5 a 150 µm | Duro y no se desgasta rápidamente |
El acabado protege el metal del óxido, los productos químicos y los arañazos. El recubrimiento en polvo y el anodizado añaden color y resistencia. El zincado y el Dacromet ayudan a prevenir la oxidación en zonas de difícil acceso.
Consejo: Elegir el mejor método en la fabricación de chapa metálica ayuda a que los productos sean resistentes, tengan buen aspecto y duren más.
Muchas empresas utilizan la fabricación de chapa metálica para producir artículos importantes. Los agricultores necesitan piezas metálicas a medida para tractores y arados. La industria ferroviaria utiliza piezas metálicas resistentes para trenes y vías. Las empresas aeroespaciales necesitan formas metálicas exactas para aviones y satélites. Los fabricantes de automóviles utilizan la fabricación de chapa metálica para carrocerías y piezas de motor. Las empresas farmacéuticas necesitan metal limpio para instrumental de laboratorio. Las empresas de petróleo y gas utilizan tuberías, plataformas y herramientas fabricadas con chapa metálica. Las empresas de electrónica y telecomunicaciones utilizan carcasas y conectores metálicos. Las empresas de servicios de alimentación y climatización necesitan metal para electrodomésticos y sistemas de refrigeración. Los sectores de fontanería, medicina, informática, defensa, almacenamiento y construcción también utilizan la fabricación de chapa metálica para numerosos productos.
En la industria del petróleo y el gas, la fabricación de chapa metálica produce tuberías, plataformas y equipos para la extracción y limpieza del petróleo.
La fabricación de chapa metálica permite crear una gran variedad de productos. Los utensilios de cocina, como tenedores, cuchillos y cucharas, se fabrican con láminas de metal. En la construcción se utilizan escaleras de caracol y estructuras de acero a medida. Los hospitales necesitan instrumental quirúrgico y mesas de operaciones metálicas. Los agricultores utilizan tractores y arados metálicos. Los aviones, camiones y autobuses requieren piezas metálicas para garantizar su seguridad y resistencia. Los puentes y los sistemas de alcantarillado también utilizan piezas metálicas. Los electrodomésticos, como refrigeradores y estufas, se fabrican mediante la técnica de la chapa metálica.
utensilios de cocina
Escalera de caracol
Edificios de acero
Instrumentos quirúrgicos
Tractores y arados
Aviones, camiones y autobuses
Puentes y sistemas de alcantarillado
Refrigeradores y estufas
La fabricación de chapa metálica presenta muchas ventajas frente a otros métodos de fabricación. La siguiente tabla muestra los principales beneficios:
Beneficio | Descripción |
|---|---|
Rentabilidad | Ahorra material y reduce costes mediante un buen uso de los recursos. |
Precisión y consistencia | Garantiza la precisión de las piezas, al igual que las máquinas especiales y el diseño asistido por computadora (CAD). |
Entrega rápida | Agiliza la producción y facilita las pruebas rápidas. |
Versatilidad del material | Funciona con muchos metales y no metales para multitud de usos. |
Respeto al medio ambiente | Ayuda al planeta utilizando menos energía y generando menos residuos, y apoya el reciclaje. |
Flexibilidad de personalización y diseño | Permite a los usuarios crear diseños detallados y modificarlos rápidamente para adaptarlos a diferentes necesidades. |
La fabricación de chapa metálica ayuda a muchas industrias al producir piezas resistentes, precisas y personalizadas. A medida que avanza la tecnología, surgen más oportunidades. Muchas empresas ahora optan por esta tecnología. Fabricación de piezas de chapa metálica de precisión para mejorar la eficiencia y obtener ventajas competitivas.
Las empresas deben considerar las necesidades de su proyecto y consultar con fabricantes especializados para obtener ayuda. De esta manera, podrán colaborar eficazmente y conseguir las piezas adecuadas.
