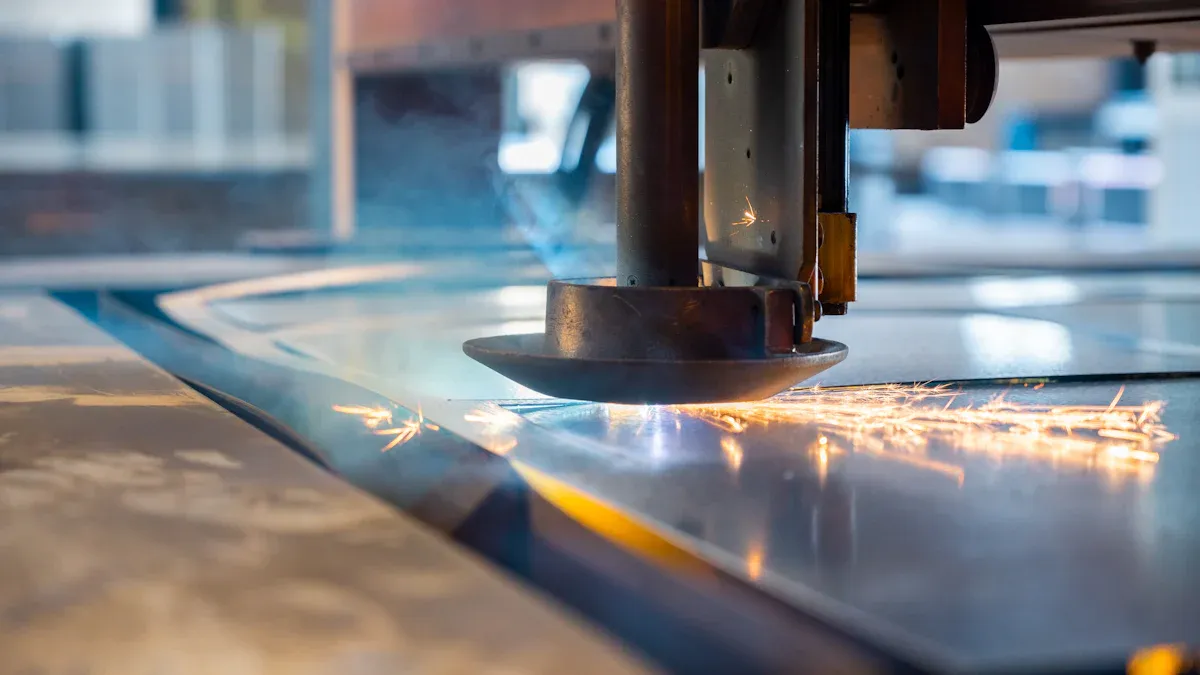

¿Qué es el corte láser para la fabricación de chapa metálica?

El corte por láser emplea un haz de luz focalizado para fundir, quemar o vaporizar chapa metálica con una precisión excepcional. Se logra una precisión dimensional de ±0,1 mm, un estándar que distingue este método de las alternativas mecánicas. La fabricación moderna se basa en esta tecnología por su velocidad (superior a 3 m/min en materiales delgados) y su versatilidad en acero, acero inoxidable y aluminio. Esta precisión garantiza una calidad constante para aplicaciones exigentes, desde componentes personalizados de acero inoxidable hasta... Conjuntos de cajas de cámaras de aire de acero inoxidable soldadas con láserComprender el corte láser para la fabricación de chapa metálica comienza con el dominio de sus principios fundamentales, y nuestro servicio va más allá del corte, incluyendo desbarbado, doblado, soldadura y acabado superficial, ofreciendo una solución de fabricación completa para proyectos personalizados de acero inoxidable. Ya sea que necesite un prototipo o una producción a gran escala, nuestro equipo CNC garantiza una precisión repetible y plazos de entrega rápidos. Para industrias como la electrónica, la automotriz y la aeroespacial, ofrecemos rigurosos procesos de inspección para garantizar que cada pieza cumpla con sus especificaciones exactas. Contáctenos hoy para obtener un presupuesto gratuito y deje que nuestro equipo de expertos optimice su diseño para la fabricación, reduciendo costos y plazos de entrega, al tiempo que garantiza la máxima calidad para sus componentes personalizados de acero inoxidable.

Conclusiones clave

• El corte por láser ofrece una precisión y velocidad excepcionales, logrando tolerancias de ±0,1 mm y velocidades de corte superiores a 3 m/min en materiales delgados.

• Elige el tipo de láser y el material adecuados para tu proyecto; los láseres de fibra son excelentes para metales delgados y reflectantes, mientras que los láseres de CO2 y de cristal son más apropiados para materiales más gruesos.

• Asóciese con un proveedor de servicios integrales que ofrezca corte, soldadura y acabado para garantizar la calidad y reducir los plazos de entrega de piezas de acero inoxidable personalizadas.

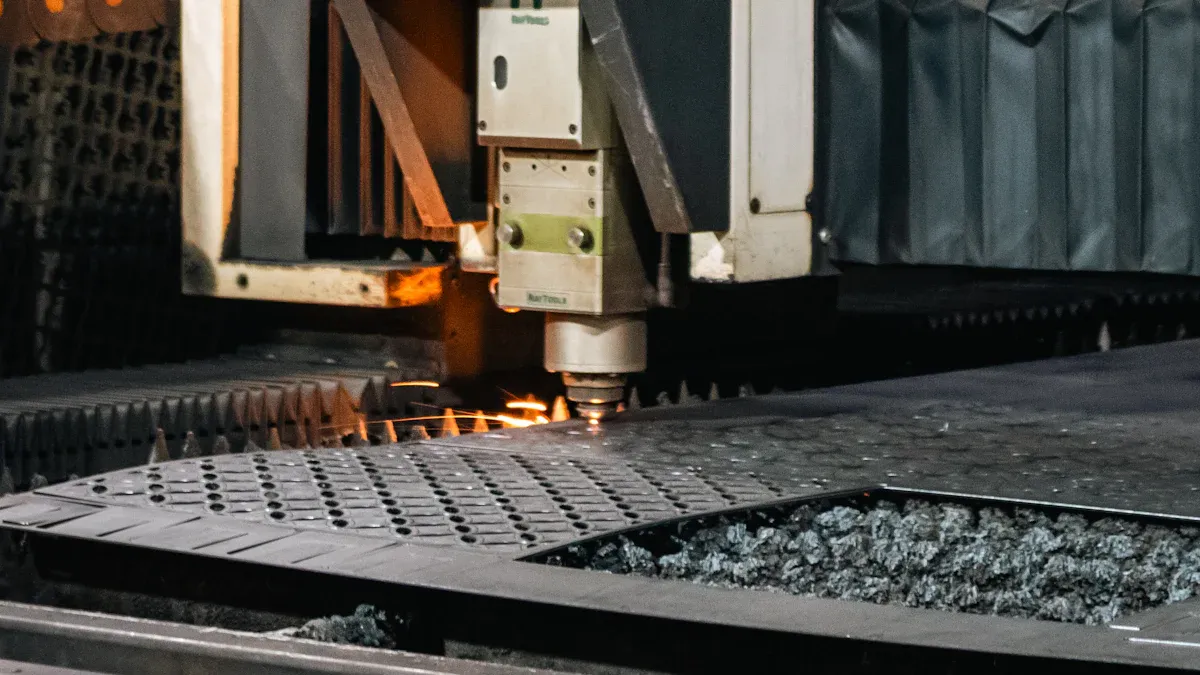

Comprensión del corte láser en la fabricación de chapa metálica

El proceso básico: Generación y enfoque del láser

El proceso de corte láser comienza dentro del resonador de la máquina. Las fuentes de fibra generan luz mediante fibras ópticas dopadas. Las fuentes de CO2 utilizan una mezcla de gases para producir el haz. El haz comienza con un diámetro de 1,5 a 2,0 mm y viaja a través de una trayectoria óptica de espejos y lentes. Los espejos dirigen el haz hacia el cabezal de corte. Una lente de alta calidad enfoca el haz en un punto preciso de la superficie del material. Este punto mide tan solo 0,025 mm de diámetro. La distancia focal suele oscilar entre 38 mm y 76 mm para chapa metálica. Este paso de enfoque crea la densidad de energía extrema necesaria para el cambio de fase. La parte más estrecha del haz enfocado mide menos de 0,32 mm de diámetro. Es posible obtener anchos de corte de tan solo 0,10 mm. El sistema CNC guía el cabezal de corte según el diseño digital, lo que garantiza una precisión repetible en cada pieza. Para comprender el corte láser de chapa metálica, es necesario conocer las diferencias entre los distintos tipos de máquinas.

Las fuentes de fibra óptica ofrecen velocidades de corte más rápidas en materiales delgados y una mayor eficiencia energética. Las fuentes de CO2 son más adecuadas para placas más gruesas. Esta información le ayudará a seleccionar el equipo adecuado para sus necesidades de corte láser en la fabricación de chapa metálica.

Fusión y vaporización de metales

Una vez que el haz enfocado incide sobre el metal, se producen tres mecanismos físicos. El metal absorbe la energía fotónica del haz. Esta absorción se convierte en calor, elevando la temperatura por encima del punto de fusión o vaporización. El metal fundido o vaporizado sale entonces de la zona de corte.

Los metales, como el acero y el aluminio, absorben predominantemente la energía de los láseres de fibra. Esta absorción se debe a la interacción entre los fotones del haz y los electrones del metal, lo que provoca un calentamiento rápido que causa la fusión o vaporización.

Existen tres métodos distintos para eliminar material durante el corte láser de metales. Primero, el corte por vaporización utiliza una alta densidad de energía para calentar la pieza hasta su punto de ebullición. El material se vaporiza directamente y el vapor resultante forma el corte. Este método requiere alta potencia y es adecuado para metales extremadamente delgados. Segundo, el corte por fusión utiliza un gas no oxidante como el nitrógeno. El haz funde el metal y el gas expulsa el líquido. Este método requiere solo una décima parte de la energía del corte por vaporización. Se utiliza para acero inoxidable, titanio y aluminio. Tercero, el corte por oxígeno utiliza oxígeno como gas auxiliar. El oxígeno reacciona con el metal caliente, generando calor de oxidación adicional. Este método requiere solo la mitad de la energía del corte por fusión y es más rápido. Se utiliza para acero al carbono y acero tratado térmicamente. Cada método de corte láser de metales afecta la calidad del borde de manera diferente.

El proceso de corte por láser genera una zona afectada por el calor a lo largo del borde de corte. El corte estrecho minimiza la distorsión. La calidad del borde depende del gas utilizado. El nitrógeno produce un borde libre de óxido, mientras que el oxígeno genera un borde oxidado, pero permite velocidades más altas. La selección adecuada de parámetros garantiza una calidad uniforme en las piezas. Este proceso de corte por láser constituye la base para la producción de componentes y conjuntos de acero inoxidable a medida. El corte por láser de chapa metálica ofrece la precisión necesaria para la fabricación de conjuntos de acero inoxidable personalizados.

Tipos de láseres para el corte láser de metales

Seleccionar la fuente láser adecuada determina la velocidad de corte, la calidad del borde y el presupuesto operativo. Tres tipos principales dominan la industria: láseres de fibra, de CO2 y de cristal. Cada uno ofrece ventajas distintas para diferentes aplicaciones. Comprender estas diferencias le ayudará a elegir el equipo óptimo para sus necesidades de corte láser en la fabricación de chapa metálica.

Láseres de fibra: Eficiencia y precisión

Los láseres de fibra generan su haz mediante una fibra óptica dopada, con una longitud de onda de 1,06 micras. Esta longitud de onda más corta proporciona un haz más estrecho, lo que se traduce en aproximadamente cuatro veces la potencia efectiva para la misma salida en comparación con los sistemas de CO2. Esto permite lograr mayor precisión y velocidades de corte más rápidas, especialmente en materiales delgados. El diseño de estado sólido también implica un tamaño compacto, alta eficiencia eléctrica y bajos requisitos de mantenimiento. Estos factores se traducen directamente en menores costos operativos por longitud de corte.

Para el corte láser de metales, los sistemas de fibra destacan con materiales reflectantes como el aluminio y el cobre. La siguiente tabla muestra los espesores máximos típicos que se pueden procesar con un láser de fibra.

Su operación de corte láser de chapa metálica se beneficia de la velocidad y precisión de la fibra óptica. El proceso de corte láser produce bordes limpios con mínimas zonas afectadas por el calor. Esta cualidad resulta esencial para la producción de componentes y conjuntos de acero inoxidable a medida.

Láseres de CO2 y de cristal: aplicaciones y ventajas e inconvenientes

Los láseres de CO2 utilizan una mezcla de gases de dióxido de carbono, nitrógeno y helio, que produce una longitud de onda de 10,6 micras. Cortan la mayoría de los metales con eficacia, pero su eficiencia es menor que la de los sistemas de fibra óptica. Los láseres de CO2 son adecuados para metales delgados y destacan con materiales no metálicos. Su coste inicial de equipamiento es menor, pero conllevan mayores costes operativos y un mantenimiento más frecuente.

Los láseres de cristal, que utilizan cristales Nd:YAG o Nd:YVO4, ofrecen una alta potencia de salida y una excelente calidad de haz. Son capaces de trabajar con metales gruesos, lo que los hace populares en aplicaciones aeroespaciales y automotrices. Sin embargo, tienen un precio más elevado y requieren reparaciones costosas.

La elección de la máquina de corte láser depende del grosor habitual de las piezas y del volumen de producción. Para trabajos de alta precisión en piezas delgadas, los láseres de fibra ofrecen el mejor equilibrio entre velocidad y coste. Para el corte de chapas gruesas, los láseres de cristal proporcionan la potencia necesaria. Los sistemas de CO2 siguen siendo una opción versátil para el procesamiento de materiales mixtos. Evalúe sus requisitos específicos para seleccionar la tecnología adecuada para sus operaciones de corte láser de metales.

Materiales para el corte láser de chapa metálica

La elección del material adecuado es clave para el éxito en el corte láser de chapa metálica. El acero, el acero inoxidable y el aluminio predominan en las aplicaciones industriales, y cada uno ofrece un comportamiento distinto bajo el haz láser. Es fundamental comprender estas diferencias para obtener resultados óptimos.

Materiales comunes: acero, acero inoxidable y aluminio.

El acero al carbono responde de forma predecible a la energía láser, lo que lo convierte en el material más fácil de cortar. Se puede procesar con oxígeno como gas auxiliar para obtener velocidades más rápidas y bordes limpios. El acero inoxidable requiere nitrógeno como gas auxiliar para prevenir la oxidación y mantener su resistencia a la corrosión. Las aleaciones de aluminio presentan desafíos únicos debido a su naturaleza reflectante.

La alta reflectividad de metales como el aluminio y el cobre puede suponer un desafío para los láseres de CO₂ más antiguos. Los modernos láseres de fibra mitigan este problema eficazmente. Sin embargo, la conductividad térmica sigue siendo un reto independientemente del tipo de láser. Una alta conductividad térmica requiere un mayor aporte de energía para compensar la disipación de calor. El exceso de calor puede provocar deformaciones y decoloración. El aluminio, con su alta conductividad y bajo punto de fusión, exige una gestión térmica precisa para equilibrar la velocidad de corte y la calidad del borde.

Rangos de espesor y límites prácticos

La potencia del láser determina el grosor máximo que se puede cortar eficazmente. La siguiente tabla muestra los grosores máximos típicos para un láser de fibra.

Para la mayoría de las aplicaciones de corte láser de chapa metálica, se trabaja dentro del rango de 0,15 mm a 25 mm. La precisión dimensional se mantiene en ±0,1 mm para materiales más delgados. A medida que aumenta el espesor, las tolerancias se amplían naturalmente. La tolerancia típica es de ±0,1 mm para la mayoría de los espesores de chapa metálica. Comprender estos límites ayuda a elegir el mejor metal para el corte láser. Los requisitos del proyecto, ya sean componentes de acero inoxidable a medida o una caja de cámara de aire de acero inoxidable soldada con láser, determinan el material y el espesor adecuados. Los tipos de metal aptos para el corte láser abarcan estos grados comunes, y la elección influye directamente en la calidad del corte y la eficiencia de la producción.

Ventajas y limitaciones del corte láser de chapa metálica

Precisión, velocidad y baja distorsión

El corte por láser ofrece una precisión excepcional que los métodos mecánicos no pueden igualar. Se logran tolerancias de ±0,1 mm en geometrías complejas, un nivel crítico para componentes aeroespaciales y de dispositivos médicos. El haz finamente enfocado produce un ancho de corte mínimo, lo que permite patrones detallados y un mejor anidamiento del material que el corte por plasma. Esta precisión beneficia directamente sus proyectos de corte por láser para la fabricación de chapa metálica, ya sea que produzca un Componente de engranaje de acero inoxidable a medida o una caja de cámara de aire de acero inoxidable soldada con láser.

La zona afectada por el calor se reduce significativamente en comparación con otros métodos térmicos. El haz concentrado y las altas velocidades de corte preservan las propiedades del material cerca del borde de corte, minimizando la deformación y los cambios metalúrgicos. El corte por plasma produce un corte más ancho y bordes más rugosos, lo que requiere un procesamiento posterior extenso. El corte por chorro de agua no genera zona afectada por el calor, pero opera más lentamente en materiales delgados e introduce humedad. El corte por láser ofrece velocidad y precisión sin estos inconvenientes.

Estas ventajas se traducen directamente en eficiencia de producción. Se fabrican piezas más rápido con menos trabajo secundario, lo que reduce el coste total de fabricación. El proceso de corte láser de chapa metálica mantiene una calidad uniforme en cada pieza, garantizando que los componentes de acero inoxidable personalizados cumplan con las especificaciones exactas.

Restricciones de costo, reflectividad y espesor

A pesar de sus ventajas, el corte láser de metales presenta limitaciones importantes que deben gestionarse. Los metales reflectantes, como el aluminio y el cobre, reflejan una parte considerable del haz hacia la fibra óptica. Los sistemas modernos se apagan para proteger la fuente de alimentación, pero cada apagado implica la pérdida de una pieza. El cobre es altamente reflectante, lo que requiere sistemas avanzados de monitorización de la reflexión.

Las limitaciones de espesor también afectan la planificación de la producción. Con el espesor máximo, el metal fundido se acumula, el haz se dispersa y el corte se derrumba. El límite de producción real es mucho menor de lo anunciado.

Los costos de capital requieren una evaluación cuidadosa. Los láseres de fibra ofrecen una eficiencia eléctrica superior a la de los láseres de CO2, requiriendo menor capacidad de suministro de energía para una producción equivalente. Sin embargo, las máquinas de fibra tienen costos de adquisición más elevados. Estos factores influyen en la selección del equipo. Para la mayoría de los entornos de producción, los láseres de fibra ofrecen una mejor rentabilidad diaria a pesar de la mayor inversión inicial. Las ventajas del proceso de corte por láser (precisión, velocidad y baja distorsión) compensan las limitaciones cuando se adaptan el material y el grosor a las capacidades de la máquina.

Consideraciones prácticas: Cómo cortar metales con láser

Parámetros de corte y preparación del material

Dominar el corte láser de metales comienza con la configuración de tres parámetros críticos: potencia del láser, posición del enfoque y presión del gas. La potencia del láser determina el espesor máximo que se puede penetrar; las placas más gruesas requieren mayor potencia para un corte estable. La posición del enfoque controla la distribución de energía dentro del corte. El enfoque cero, situado en la superficie, produce el punto más pequeño y es adecuado para láminas delgadas. El enfoque negativo, situado debajo de la superficie, aumenta la fusión interna para una penetración más profunda, ideal para acero inoxidable con asistencia de nitrógeno. El enfoque positivo, situado sobre la superficie, ensancha el corte y mejora la reacción del oxígeno, por lo que es la opción preferida para el corte de acero al carbono.

El gas auxiliar cumple una doble función: elimina el material fundido e impulsa las reacciones químicas. El oxígeno alimenta una reacción exotérmica en el acero al carbono, mientras que el nitrógeno a alta presión previene la oxidación, lo que permite obtener bordes limpios en acero inoxidable y aluminio.

La preparación de la superficie influye directamente en la calidad de los bordes. Siga estos pasos antes de cargar el material en sus máquinas de corte láser:

1. Limpieza previaLimpie las láminas de metal con un paño sin pelusa y alcohol isopropílico para eliminar el polvo, el aceite y las huellas dactilares que podrían quemarse bajo el haz de luz.

2. Recubrimientos protectoresAplique un spray temporal, removible y seguro para láser para reducir la oxidación y la coloración inducida por el calor.

3. Películas de enmascaramiento: Utilice películas adhesivas preaplicadas sobre acero inoxidable o aluminio cepillado; retírelas después del corte para revelar un acabado sin tratar.

Factores de seguridad, mantenimiento y costo

El manejo de equipos de corte láser de chapa metálica exige protocolos de seguridad rigurosos. Es imprescindible usar gafas de protección láser adecuadas y garantizar la ventilación del área de corte para la extracción de humos. El mantenimiento regular de la óptica y las boquillas previene la distorsión del haz y mantiene un rendimiento de corte constante. Las máquinas de corte láser CNC convierten los dibujos digitales directamente en piezas, pero requieren operadores cualificados que comprendan el ajuste de parámetros.

Tras el corte, los servicios complementarios completan su flujo de trabajo de fabricación. Las máquinas desbarbadoras automatizadas eliminan las rebabas y redondean los bordes, garantizando la uniformidad antes de soldar o pintar. Las prensas plegadoras totalmente programables se encargan de las operaciones de doblado. Nuestro equipo interno de soldadura ensambla componentes de acero inoxidable, acero al carbono y aluminio. El recubrimiento en polvo proporciona un acabado duradero y de alta calidad. Estas capacidades integradas hacen que el corte láser de metales sea ideal para la creación rápida de prototipos, piezas de chapa metálica personalizadas y componentes estructurales industriales, todo ello con un único socio de confianza.

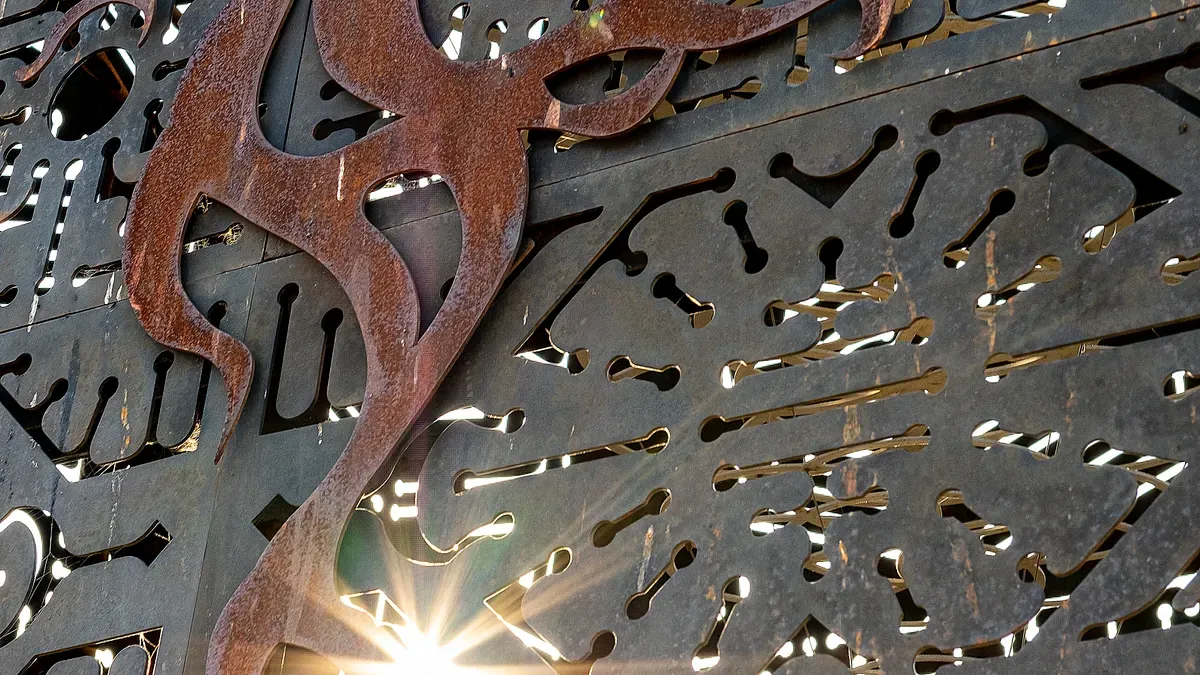

Aplicaciones: Piezas de acero inoxidable a medida y cajas de cámara de aire soldadas con láser.

Diseño de piezas personalizadas de acero inoxidable para precisión.

Su chapa metálica Servicio de corte láser Transforma dibujos digitales en componentes funcionales para industrias exigentes. La siguiente tabla muestra aplicaciones típicas que se pueden desarrollar con esta tecnología.

Para lograr tolerancias estrictas en geometrías complejas, siga las mejores prácticas de diseño de chapa metálica, como considerar el espesor del material y la holgura en las piezas de acoplamiento. Este método de corte láser de metales garantiza la fiabilidad del ensamblaje sin comprometer la precisión.

Cajas de cámara de aire soldadas con láser: Proceso y beneficios

La soldadura láser complementa sus operaciones de corte, creando uniones resistentes y herméticas para ensamblajes personalizados de acero inoxidable. El proceso utiliza un gas protector para resguardar la zona de soldadura, garantizando sellos fuertes y estancos. Esta combinación de corte y soldadura ofrece alta precisión (±0,1 mm), mínimas zonas afectadas por el calor y procesamiento sin contacto. Estas características evitan microfisuras y deformaciones térmicas, asegurando sellos herméticos. El entorno inerte controlado previene la oxidación, produciendo soldaduras limpias y libres de contaminación. El producto final presenta uniones lisas y sin burbujas que confirman su estanqueidad. Este enfoque integral, desde el corte láser de chapa metálica hasta el ensamblaje final, ofrece una calidad excepcional para sus aplicaciones más exigentes.

El corte láser de chapa metálica ofrece una precisión y velocidad inigualables, pero el éxito depende de la selección del material, el grosor y la configuración adecuada. Evalúe cuidadosamente la complejidad, el volumen y los requisitos de tolerancia de su proyecto. Colabore con un servicio profesional que ofrezca soluciones integrales: corte, soldadura y acabado. Este enfoque garantiza una calidad uniforme en cada componente. Contáctenos hoy mismo para obtener un presupuesto gratuito y asesoramiento técnico sobre sus necesidades de corte láser de metal.

Preguntas frecuentes

¿Qué rango de espesores se pueden procesar con el corte láser de chapa metálica?

Puede procesar materiales de entre 0,15 mm y 25 mm de espesor. La precisión dimensional se mantiene en ±0,1 mm para los materiales más delgados, lo que garantiza bordes limpios y una calidad uniforme.

¿Qué servicios complementarios ofrecen además del corte por láser?

Además del corte por láser, ofrecemos desbarbado, doblado, soldadura y acabado de superficies. Esta solución integral reduce los plazos de entrega y simplifica la gestión de proveedores.

¿Cómo se garantiza la calidad de las piezas de acero inoxidable hechas a medida?

Los rigurosos procesos de inspección verifican que cada pieza cumpla con sus especificaciones. Los equipos CNC garantizan una precisión constante en todas las series de producción.
