¿Cómo elegir la carcasa de chapa metálica adecuada para equipos industriales?

Seleccionar una carcasa de chapa metálica para equipos industriales no se limita a elegir el tamaño adecuado. La carcasa debe proteger los componentes internos del polvo, la humedad, los impactos mecánicos, el calor, los riesgos eléctricos y el entorno operativo. Al mismo tiempo, debe ofrecer suficiente espacio interno para el montaje de componentes, el tendido de cables, el mantenimiento y futuras actualizaciones.

Para los fabricantes de equipos originales (OEM) y los proveedores de equipos industriales, la selección de la carcasa debe considerarse una decisión de ingeniería, no meramente estética. El material, el grosor de la pared, el grado de protección IP, la gestión térmica, la estructura de montaje, el tratamiento de la superficie y el método de producción influyen en el rendimiento y el coste final de la carcasa.

1. Comience con el entorno operativo.

El primer paso es comprender dónde se instalará la caja. Una caja utilizada dentro de una sala de armarios eléctricos limpios tiene requisitos muy diferentes a una instalada al aire libre, en una fábrica o cerca de equipos de procesamiento químico.

Definir el entorno con antelación ayuda a evitar especificaciones excesivas. Por ejemplo, usar acero inoxidable para todas las aplicaciones puede aumentar el costo del material sin proporcionar una mejora significativa en el rendimiento, cuando una carcasa de acero al carbono con el recubrimiento adecuado sería suficiente.

2. Seleccione el metal adecuado para la aplicación.

El acero al carbono, el acero inoxidable y el aluminio se encuentran entre los materiales más comunes utilizados para las carcasas industriales. Cada uno presenta diferentes ventajas en cuanto a resistencia, resistencia a la corrosión, peso y coste de fabricación.

Para la mayoría de los equipos industriales, el acero al carbono ofrece un equilibrio práctico entre resistencia estructural y coste de fabricación. El acero inoxidable resulta más atractivo cuando la resistencia a la corrosión o la limpieza frecuente son importantes, mientras que el aluminio es útil cuando la reducción de peso es una prioridad.

3. Determinar el espesor de pared adecuado.

El grosor de la pared afecta la rigidez, el peso, el coste de fabricación y la resistencia a la deformación de la carcasa. Un panel más grueso no siempre es mejor, ya que un grosor excesivo puede aumentar el consumo de material y dificultar el doblado o el mecanizado.

En muchos gabinetes industriales, el espesor de la chapa puede variar aproximadamente entre 1,0 mm y 3,0 mm, dependiendo de las dimensiones del gabinete, los requisitos de carga, el material y el diseño estructural. Los gabinetes más grandes con componentes internos pesados ​​pueden requerir refuerzo, bordes plegados, rieles de montaje o estructuras de soporte soldadas, en lugar de simplemente aumentar el espesor de la chapa.

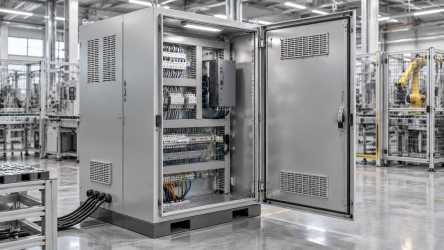

Durante Fabricación industrial de chapa metálicaLos ingenieros pueden combinar el corte por láser, el doblado CNC, la soldadura y las técnicas de refuerzo para lograr la rigidez necesaria sin aumentar innecesariamente el grosor del material.

4. Elija la clasificación IP correcta.

El grado de protección IP es otra especificación fundamental para las envolventes eléctricas e industriales. El código IP define la resistencia de la envolvente a la entrada de partículas sólidas y agua.

El grado de protección IP requerido debe determinarse en función del entorno de instalación real. Las juntas, los cierres de las puertas, los prensaestopas, las aberturas de ventilación y las uniones de la carcasa influyen en el nivel de protección final, por lo que la carcasa debe evaluarse como un conjunto completo y no solo por el grado de protección de la carcasa metálica.

5. Planifique la gestión térmica antes de la fabricación.

El calor es uno de los factores de diseño de carcasas que con mayor frecuencia se pasan por alto. Las fuentes de alimentación, los variadores de frecuencia, los transformadores, las baterías, los controladores y otros componentes electrónicos generan calor durante su funcionamiento. Si ese calor no puede disiparse eficazmente, la temperatura interna puede superar el rango de funcionamiento recomendado para los componentes.

Una primera estimación sencilla es:

Aumento de temperatura = Disipación de calor × Resistencia térmica

Por ejemplo, si un equipo genera 100 W de calor y el sistema de cerramiento tiene una resistencia térmica estimada de 0,5 °C/W, el aumento de temperatura teórico sería de aproximadamente 50 °C antes de considerar los efectos de enfriamiento adicionales.

Según la aplicación, los diseñadores pueden utilizar aberturas de ventilación, disipadores de calor, ventiladores, intercambiadores de calor externos o estructuras de montaje conductoras. Sin embargo, la ventilación debe considerarse junto con el grado de protección IP requerido, ya que las aberturas más grandes pueden aumentar el riesgo de entrada de polvo y agua.

6. Considere el montaje interno y el mantenimiento.

Una carcasa bien diseñada debe facilitar la instalación y el mantenimiento. Antes de la fabricación, defina la posición de las placas de circuito impreso, las fuentes de alimentación, los bloques de terminales, los disyuntores, las baterías, los ventiladores, los prensaestopas y demás componentes.

A Caja metálica a medida El diseño debe dejar suficiente espacio libre alrededor de los componentes para el cableado, la ventilación, los sujetadores y el acceso para el mantenimiento. También se debe considerar el ángulo de apertura de la puerta y los paneles extraíbles, especialmente cuando la carcasa se instalará en un espacio reducido.

7. ¿Caja personalizada o estándar?

Las carcasas estándar pueden ser adecuadas cuando las dimensiones del equipo y los requisitos de montaje son relativamente sencillos. Sin embargo, los equipos OEM suelen tener dimensiones, ubicaciones de conectores, requisitos de refrigeración o restricciones de instalación particulares.

A Gabinete para equipos industriales a medida Permite al fabricante integrar orificios de montaje, aberturas de ventilación, manijas, bisagras, entradas de cables, soportes, estructuras de refuerzo y otras características directamente en el diseño.

En proyectos que implican producción repetida, la fabricación a medida también puede reducir el trabajo de ensamblaje, ya que los componentes y las interfaces se pueden colocar de acuerdo con la arquitectura final del equipo, en lugar de adaptar el equipo a una carcasa existente.

8. Prepare un paquete completo de solicitud de cotización (RFQ).

En las compras B2B, la calidad de la solicitud de cotización influye directamente en la precisión del presupuesto. Enviar únicamente las dimensiones generales de la carcasa suele dejar demasiadas variables para que el fabricante pueda realizar la estimación.

9. Compare los requisitos de la carcasa antes de realizar el pedido.

Una matriz de comparación sencilla puede ayudar a los equipos de compras a identificar las especificaciones más importantes antes de solicitar presupuestos.

10. Colabore con el fabricante desde el principio.

El momento más rentable para solucionar problemas de cerramientos es antes de que comience la producción. Una comunicación temprana con el equipo de ingeniería permite identificar dobleces innecesarios, puntos de soldadura difíciles, fijaciones inaccesibles, tolerancias excesivas o un uso ineficiente del material antes de que estos problemas afecten la producción.

En los proyectos OEM, analizar los requisitos de fabricación de chapa metálica industrial durante la fase de diseño permite al fabricante recomendar métodos de producción prácticos. El corte por láser puede ser adecuado para perfiles complejos, el doblado CNC permite obtener paneles conformados de forma repetible, mientras que la soldadura proporciona mayor resistencia estructural para conjuntos de mayor tamaño.

El objetivo no es simplemente fabricar una caja metálica. Una carcasa bien diseñada debe proteger el equipo, facilitar un montaje eficiente, simplificar el mantenimiento, cumplir con los requisitos medioambientales y seguir siendo viable para su fabricación al volumen de producción requerido.
