En equipos industriales, armarios eléctricos, sistemas de control, hardware de telecomunicaciones y equipos relacionados con baterías, el peso de la carcasa puede convertirse en un problema de ingeniería importante. Una carcasa más pesada aumenta el consumo de material, los costos de envío, el esfuerzo de instalación y, en ocasiones, la carga sobre bisagras, soportes, estructuras de montaje y bastidores de soporte.
La solución obvia es usar chapa metálica más delgada. Sin embargo, simplemente reducir el grosor del material puede generar nuevos problemas: deformación del panel, vibraciones, abombamiento, puertas deformadas, puntos de fijación débiles y poca resistencia al impacto. El enfoque más adecuado es reducir el peso mediante la optimización estructural en lugar de simplemente eliminar material.
Para las carcasas a medida, la estrategia de aligeramiento más eficaz suele combinar la selección de materiales, la geometría conformada, las nervaduras, las bridas, la optimización de la curvatura, el refuerzo localizado y un análisis cuidadoso de la trayectoria de la carga.
1. Empiece por la carga, no por el grosor de la lámina.
Un error común es seleccionar primero el grosor de la lámina y luego intentar adaptar la carcasa a él. Un proceso de ingeniería más eficaz comienza por identificar las necesidades reales de la carcasa.
| Carga o Requisito | Problema típico de diseño | Enfoque de aligeramiento |
|---|
| Peso del equipo | Deformación local del panel | Reforzar las zonas de montaje |
| Funcionamiento de la puerta | Deflexión del lado de la bisagra | Utilice bridas conformadas y refuerzos locales. |
| Vibración | Resonancia y fatiga del panel | Agregar nervaduras a lo largo de las rutas de carga críticas. |
| Impacto | Abolladuras permanentes | Utilice un material más resistente o un refuerzo localizado. |
| Montaje en pared | Extracción de fijaciones y doblado de paneles | Reforzar las interfaces de montaje |
Esta distinción es importante porque no todas las partes de una carcasa soportan la misma carga. Un panel lateral plano de gran tamaño puede que solo necesite resistir su propio peso y vibración, mientras que un soporte de montaje puede soportar varias veces la carga de la lámina circundante.
2. Utilizar la geometría para reemplazar parte del espesor del material.
El principio de aligeramiento más útil en la fabricación de chapa metálica es simple: la forma puede crear rigidez sin añadir mucha masa.
Una lámina plana tiene una resistencia limitada a la flexión. Cuando esa misma lámina se transforma en una brida, canal, reborde, nervadura o borde de retorno, su comportamiento estructural cambia significativamente. El material se desplaza más lejos del eje neutro, aumentando así su resistencia a la flexión.
Por eso, un panel de 1,5 mm bien diseñado a veces puede tener un mejor rendimiento que un panel plano de 2,0 mm mal diseñado.
Por ejemplo, una referencia práctica de diseño describe la sustitución de un panel de 2,0 mm por un panel nervado de 1,5 mm, lo que representa aproximadamente un 25 % menos de espesor de chapa manteniendo una rigidez comparable en el diseño específico. El resultado real depende de la geometría, el material, la luz, la carga y las condiciones de conformado, por lo que esto debe considerarse un objetivo de diseño y no una regla universal.
3. Añadir nervaduras de refuerzo a los paneles planos grandes.
Las superficies planas de gran tamaño suelen ser el primer lugar donde se busca reducir el peso. Simplemente adelgazarlas puede provocar deformaciones visibles o un efecto de "lata de aceite". Una mejor solución es introducir nervaduras o relieves moldeados.
Las nervaduras funcionan aumentando la profundidad estructural efectiva del panel. Son especialmente útiles en puertas de armarios, cubiertas desmontables, paneles laterales y carcasas de equipos largas.
| Opción de diseño | Peso | Rigidez del panel | Complejidad de fabricación |
|---|
| Lámina gruesa y plana | Alto | Medio | Bajo |
| Lámina delgada y plana | Bajo | Bajo | Bajo |
| Lámina delgada + nervaduras | Bajo | Alto | Medio |
| Chapa delgada + refuerzo soldado | Medio | Alto | Alto |
Lo importante es la ubicación de las nervaduras. Una nervadura debe seguir la trayectoria de carga prevista, en lugar de añadirse simplemente por estética. Los tramos largos sin soporte, las zonas de bisagra, las áreas de montaje y las zonas cercanas a componentes pesados suelen ser los lugares más idóneos para el refuerzo.

4. Hacer que las bridas funcionen como elementos estructurales.
Las bridas son otra forma económica de aumentar la rigidez. En lugar de dejar el borde de un panel plano, al doblarlo se crea un retorno que se comporta como una pequeña viga estructural.
Esto resulta especialmente eficaz alrededor de las puertas y tapas de los gabinetes. Una brida de retorno del tamaño adecuado puede reducir la deformación de los bordes, a la vez que proporciona una superficie útil para juntas, sujetadores, bisagras o paneles adyacentes.
Para un Caja metálica a medidaPor lo tanto, el diseñador debería considerar la geometría plegada completa en lugar de evaluar cada panel plano por separado.
En muchos casos, varias curvas pueden realizar el trabajo que de otro modo requeriría refuerzo soldado. Esto permite reducir la cantidad de piezas, las operaciones de soldadura, el riesgo de deformación y los trabajos de acabado secundarios.
5. Seleccione el material en función del peso y la función.
La sustitución de materiales puede producir una reducción de peso mayor que simplemente cambiar el calibre. El aluminio, por ejemplo, tiene una densidad mucho menor que el acero y puede resultar atractivo cuando el peso, la resistencia a la corrosión y el rendimiento térmico son factores importantes.
| Material | Densidad aproximada | Ventaja común | Limitación potencial |
|---|
| acero dulce | ~7,85 g/cm³ | Rentable y robusto | Mayor masa |
| Aluminio | ~2,7 g/cm³ | Baja densidad y resistencia a la corrosión | Módulo de elasticidad inferior al del acero |
| Acero inoxidable | ~7,9–8,0 g/cm³ | Resistencia a la corrosión y durabilidad | Mayor costo y peso |
La densidad por sí sola no debe determinar el material. Por ejemplo, el menor módulo de elasticidad del aluminio implica que una sustitución directa por espesor no produce automáticamente la misma rigidez. Es necesario considerar la geometría, la aleación, el temple, el método de unión y la carga prevista.
6. Refuerce únicamente donde exista la carga.
Una de las maneras más fáciles de añadir peso innecesario es reforzar todo un recinto cuando solo unos pocos puntos requieren mayor resistencia.
Un enfoque más eficiente es el refuerzo localizado.

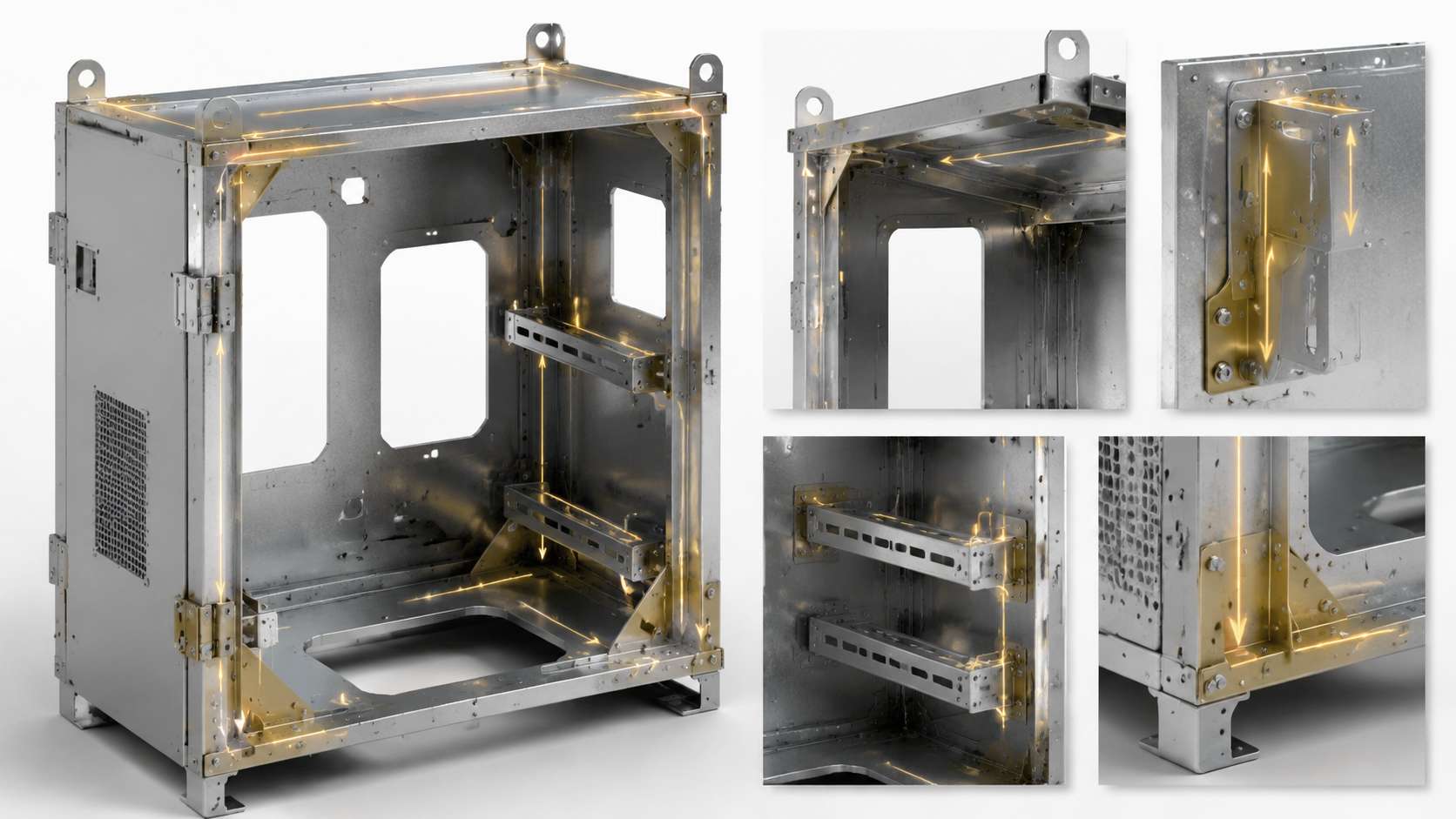

- Refuerce los puntos de montaje de las bisagras en lugar de toda la puerta.
- Utilice placas de montaje más gruesas únicamente donde se fijen componentes pesados.
- Utilice nervaduras locales alrededor de los recortes grandes que debilitan un panel.
- Refuerce los puntos de elevación por separado de las paredes del cerramiento de baja carga.
- Utilice soportes o refuerzos preformados en los puntos donde se concentren las cargas dentro del cerramiento.
Este enfoque permite que los paneles principales de la carcasa sigan siendo relativamente ligeros a la vez que mantienen su resistencia en las interfaces críticas.
7. No ignores los recortes, agujeros y zonas de curvatura.
La reducción de peso suele implicar la eliminación de aberturas de ventilación, entradas de cables, recortes para pantallas o agujeros de acceso. Sin embargo, la eliminación de material de un panel puede alterar significativamente su rigidez.
Un gran recorte rectangular en el centro de un panel puede crear una zona débil alrededor de la abertura. Las esquinas redondeadas, los bordes reforzados, las bridas locales o los marcos de refuerzo pueden ayudar a recuperar parte de la rigidez perdida.
El diseño del doblado también es importante. La chapa metálica no puede tratarse como un bloque sólido de esquinas afiladas. El radio de curvatura real depende del material, el espesor, las herramientas y el método de conformado. Los radios internos reducidos pueden aumentar el riesgo de agrietamiento, deformación o variación dimensional.
Para un Caja metálica prefabricada ligeraPor lo tanto, el mejor diseño es aquel que considera el corte y el doblado en conjunto, en lugar de optimizar únicamente el patrón plano.
8. Reducir el peso sin generar problemas de fabricación.
Un diseño que en teoría es ligero puede resultar costoso si requiere demasiadas operaciones especiales. Antes de lanzar un diseño, revise el proceso de fabricación con el fabricante.
| Mejoramiento | Posible beneficio en el peso | Control de fabricación |
|---|
| Reducir el espesor de la lámina | Alto | Deflexión, conformado y manipulación |
| Agregar nervaduras preformadas | Medio-alto | Profundidad de utillaje y conformado |
| Utilice bridas de retorno | Medio | Secuencia de flexión e interferencia |
| Material de cambio | Alto | Costo, soldadura, acabado y disponibilidad |
| Refuerzo localizado | Medio | Método de ensamblaje y unión |
9. Utilice el análisis de elementos finitos (FEA) cuando el objetivo de peso sea agresivo.
Cuando una carcasa tiene límites de peso estrictos o alberga equipos costosos, el criterio de ingeniería por sí solo puede no ser suficiente. El análisis de elementos finitos (FEA) puede ayudar a identificar dónde contribuye realmente el material al rendimiento estructural.
Un flujo de trabajo práctico es:
- Construye el modelo inicial de la carcasa.
- Defina las condiciones de montaje y las cargas previstas.
- Identificar las zonas con desplazamiento o tensión excesivos.
- Reduzca el material en las zonas de baja tensión.
- Añada nervaduras, curvas o refuerzos locales a lo largo de las trayectorias de carga críticas.
- Repita el análisis y compare la masa, el desplazamiento y la tensión.
- Diseñe un prototipo del diseño optimizado y verifíquelo mediante pruebas físicas.
El objetivo no es fabricar paneles lo más delgados posible, sino colocar el material donde contribuya a la rigidez, la resistencia, la resistencia al impacto o la fiabilidad del montaje.
10. Un objetivo práctico para aligerar el peso de las carcasas personalizadas
Para muchos proyectos de carcasas, una secuencia de optimización sensata consiste en eliminar primero el material innecesario, luego mejorar la geometría y solo después considerar soluciones de fabricación más complejas.
Una revisión de ingeniería útil puede seguir este orden:
| Paso | Pregunta para hacer |
|---|
| 1 | ¿Qué paneles soportan cargas estructurales reales? |
| 2 | ¿Se pueden rigidizar las superficies planas con nervaduras o elementos conformados? |
| 3 | ¿Pueden las bridas sustituir parte del refuerzo soldado? |
| 4 | ¿Se puede limitar el refuerzo a las zonas de montaje y de alta carga? |
| 5 | ¿Ofrecería otro material un mejor equilibrio entre resistencia y peso? |
| 6 | ¿Es posible seguir cortando, doblando, soldando y acabando de forma eficiente el diseño optimizado? |
| 7 | ¿Se ha validado el diseño final mediante simulación o pruebas físicas? |
Diseñar teniendo en cuenta el peso y luego verificar la resistencia.
Lograr una carcasa ligera no se reduce simplemente a elegir chapa metálica más delgada. La mejor estrategia consiste en comprender la trayectoria de la carga y utilizar la geometría para optimizar el rendimiento de cada gramo de material.
Las nervaduras pueden rigidizar paneles grandes. Las bridas pueden convertir bordes delgados en elementos estructurales. El refuerzo local puede proteger las interfaces de alta carga sin añadir peso en general. La selección de materiales puede reducir aún más la masa cuando la aplicación lo permita.
Para los fabricantes que desarrollan un Caja industrial de chapa metálicaEstas decisiones deben tomarse antes de la fabricación, en lugar de después de que ya se haya producido un prototipo pesado. La colaboración temprana entre el ingeniero de diseño y el proveedor de fabricación también permite identificar problemas relacionados con el radio de curvatura, las herramientas, la soldadura, las tolerancias y el ensamblaje antes de que se conviertan en problemas de producción.
La carcasa ligera más resistente rara vez es la que tiene más material. Es aquella en la que el material, la geometría, el proceso de fabricación y los requisitos de carga se han diseñado como un sistema integrado.
