Cómo preparar planos de chapa metálica para la fabricación: 10 detalles que los ingenieros deben especificar

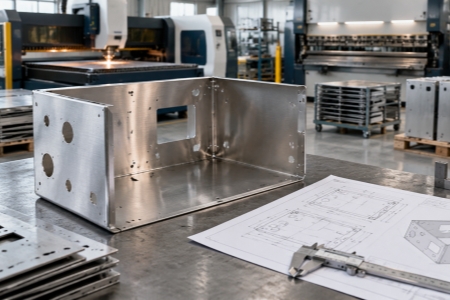

Un plano de chapa metálica puede parecer completo y aun así dejar sin respuesta importantes preguntas de fabricación. Para un fabricante, la falta de información sobre el material, el espesor, la dirección de plegado, las tolerancias, el tratamiento superficial o los requisitos de montaje puede dar lugar a solicitudes de aclaración, presupuestos revisados ​​o retrasos en la producción.

Para los equipos de compras y los ingenieros mecánicos, un buen plano va más allá de describir la pieza terminada. Debe proporcionar suficiente información para que el fabricante comprenda qué se debe controlar, qué puede variar y qué características son cruciales para el rendimiento de la aplicación.

Esta guía se centra en la información que tiene mayor impacto en la fabricación de chapa metálica, en particular para carcasas, soportes, paneles, armarios y otros componentes metálicos fabricados.

1. Especifique claramente el grado del material.

La selección del material afecta la resistencia, la resistencia a la corrosión, el comportamiento de conformado, la soldadura, el acabado superficial y, en última instancia, el costo. Escribir simplemente "acero" o "acero inoxidable" rara vez es suficiente para la producción.

Si el componente va a estar expuesto a la humedad, productos químicos, condiciones exteriores o entornos corrosivos, se deben establecer los requisitos del material antes de la fabricación, en lugar de depender de un tratamiento superficial para compensar un material base inadecuado.

2. Defina el espesor de la lámina en lugar de basarse en la resistencia nominal.

Dos piezas fabricadas con el mismo material pueden comportarse de forma muy diferente cuando sus espesores varían. El espesor de la lámina afecta a la fuerza de flexión, el radio mínimo de curvatura, la rigidez de la pieza, el peso y los parámetros de soldadura.

Por ejemplo, un soporte especificado simplemente como "soporte de acero inoxidable" deja varias variables de fabricación sin resolver. Un plano más útil identificaría el grado y el espesor exactos, además de proporcionar las dimensiones finales críticas.

El espesor también debe ser uniforme en todo el conjunto de planos. Si un patrón plano, un modelo 3D y un plano 2D muestran valores de espesor diferentes, el proveedor podría tener que detener la producción hasta que se resuelva la discrepancia.

3. Mostrar la ubicación y la dirección de las curvas.

El doblado es una de las causas más comunes de diferencias dimensionales entre un modelo CAD y un componente de chapa metálica acabado. Los ingenieros deben identificar claramente las líneas de doblado, los ángulos de doblado y las dimensiones internas y externas importantes.

Cuando un radio determinado sea funcionalmente importante, deberá especificarse explícitamente. De lo contrario, el fabricante podrá seleccionar una combinación de herramientas práctica en función del material y el espesor.

Para proyectos que requieren corte, conformado y control dimensional repetibles, trabajar con una Servicio de fabricación de chapa metálica de precisión También puede ayudar a los ingenieros a evaluar si la geometría especificada es práctica para la producción.

4. Identificar las dimensiones críticas

No todas las dimensiones de una pieza de chapa metálica requieren el mismo nivel de control. Considerar todas las mediciones igual de importantes puede aumentar innecesariamente los costes de fabricación y el tiempo de inspección.

Un enfoque más adecuado consiste en identificar las dimensiones que afectan directamente al ensamblaje, el sellado, el espacio libre eléctrico, el montaje o la interacción con otro componente.

Por ejemplo, en una caja eléctrica, la posición de los orificios de montaje puede ser más importante que una dimensión externa no funcional. El dibujo debe dejar clara esta distinción.

Para aplicaciones de precisión, los ingenieros pueden utilizar tolerancias geométricas adecuadas o tolerancias dimensionales claramente definidas, en lugar de añadir tolerancias innecesariamente estrictas a cada característica.

5. Defina cuidadosamente el tamaño y la ubicación de los orificios.

Los orificios se utilizan frecuentemente para elementos de fijación, montaje, ventilación, entrada de cables, bisagras, manijas y componentes eléctricos. Su diámetro y posición pueden influir directamente en el ensamblaje final.

Para un plano de producción, especifique:

• Diámetro del orificio o estándar de orificio aplicable
• Ubicación del centro del agujero
• Cantidad
• Especificación de rosca cuando corresponda
• Requisitos de avellanado o escariado
• Tolerancia de posición cuando sea necesario

Es preferible dimensionar los agujeros repetidos a partir de una referencia o patrón claro, en lugar de crear una larga cadena de dimensiones. Esto reduce la variación dimensional acumulada y facilita la inspección.

6. Indique por separado los requisitos de acabado de la superficie.

Un "buen acabado superficial" no es un requisito de fabricación suficientemente preciso. El tratamiento superficial debe especificar el proceso previsto y, cuando corresponda, el aspecto o el rendimiento requerido.

También es útil identificar las superficies que deben permanecer libres de marcas visibles. Esto es especialmente importante para los paneles frontales, las carcasas de los equipos y los componentes que están en contacto con el cliente.

7. Explique los requisitos de soldadura y ensamblaje.

El dibujo debe mostrar qué componentes se sueldan, cómo están posicionados y qué soldaduras son funcionalmente importantes. Si el producto final requiere control dimensional después de la soldadura, también debe indicarse dicho requisito.

Para los conjuntos fabricados, la información útil puede incluir:

• Ubicación de la soldadura
• Tipo de soldadura
• Tamaño de soldadura donde sea necesario
• Requisito de soldadura continua o intermitente
• Requisitos de apariencia del lado visible
• Requisitos de acabado posterior a la soldadura
• Dimensiones de ensamblaje final

No todas las soldaduras requieren una especificación muy detallada. El objetivo es proporcionar al fabricante la información suficiente para comprender el requisito funcional sin restringir innecesariamente el método de producción.

En ensamblajes de mayor tamaño, esto cobra especial importancia cuando el componente final debe mantener la alineación entre varios paneles, soportes o elementos estructurales. Un plano de ensamblaje claro puede prevenir problemas difíciles de corregir después de la soldadura.

8. Incluya el patrón plano o los datos de fabricación cuando corresponda.

Un modelo 3D finalizado describe la geometría definitiva, pero la fabricación de chapa metálica comienza con una lámina plana. La relación entre la pieza terminada y su patrón plano resultante depende del espesor del material, el radio de curvatura, las herramientas y el proceso de fabricación.

Por este motivo, los equipos de producción suelen trabajar con archivos CAD junto con planos de fabricación en 2D. Cuando un cliente proporciona un patrón plano, este debe considerarse información de fabricación controlada y cotejarse con la revisión final del plano.

Para componentes como un Panel de chapa metálica a medidaEl dibujo debe distinguir claramente entre las partes cortadas y las partes formadas. Los patrones de orificios, los puntos de montaje, las curvaturas, el espesor del material y el tratamiento de la superficie deben corresponder con la última revisión.

9. Indique los puntos de inspección requeridos.

La inspección resulta mucho más eficiente cuando el plano identifica qué es lo que realmente necesita verificarse. De este modo, un plan de inspección de producción puede centrarse en las dimensiones y características que influyen en el funcionamiento.

En proyectos de ebanistería y estructuras, la inspección también debe considerar la relación entre las piezas individuales fabricadas después del ensamblaje. Un componente puede cumplir con sus dimensiones individuales, pero aun así generar un problema de ensamblaje si no se controla la variación acumulada.

10. Control de la revisión de planos y la coherencia de los archivos.

Incluso un dibujo técnicamente preciso puede causar problemas de producción si el proveedor recibe varias versiones de la misma pieza.

Cada plano de producción debe tener un identificador de revisión y un historial de revisiones. Cuando cambie una dimensión, un material, la posición de un orificio, un acabado o un requisito de montaje, la revisión debe indicar claramente qué se modificó.

El dibujo 2D, el modelo CAD 3D, el patrón plano, la lista de materiales y la orden de compra deben hacer referencia a la misma revisión siempre que sea posible. Esta sencilla práctica de control documental puede prevenir un problema común en la fabricación: producir la pieza correcta a partir de un archivo obsoleto.

Esto es particularmente importante para un Fabricación de estructuras de gabinetes de chapa metálica proyecto, donde varias piezas individuales pueden necesitar ser cortadas, dobladas, soldadas, fijadas, acabadas y ensambladas de acuerdo con una revisión controlada del producto.

Revisión práctica de planos antes de la solicitud de cotización

Antes de enviar un proyecto de chapa metálica a un proveedor de fabricación, los ingenieros y compradores pueden utilizar la siguiente revisión rápida:

Del dibujo a la producción

Un plano bien elaborado proporciona al fabricante de chapa metálica un objetivo de producción mucho más claro. Además, permite a los proveedores identificar posibles problemas antes de la producción, en lugar de después de que se haya completado el primer lote.

Para proyectos que involucren piezas de formas complejas, carcasas de equipos, soportes, gabinetes o conjuntos soldados, el plano más útil no es necesariamente el que contiene la mayor cantidad de dimensiones, sino el que separa claramente los requisitos críticos de las variaciones normales de fabricación.

En la fase de cotización, proporcionar el material, el espesor, las dimensiones, las tolerancias, el tratamiento de la superficie, los requisitos de montaje, la cantidad anual o por lote y los archivos CAD aplicables brinda al equipo de fabricación la información necesaria para evaluar el proceso y preparar una cotización más fiable.
