¿Cómo garantizar el cumplimiento de la clasificación IP en la fabricación de carcasas metálicas a medida?

Garantizar el cumplimiento de la clasificación IP dentro de Servicios de fabricación de chapa metálica Comienza con la identificación precisa del nivel de protección IP requerido. Los ingenieros deben considerar los factores ambientales que afectan la protección IP. Cada etapa, desde el diseño hasta la selección de materiales, exige una cuidadosa integración de las especificaciones IP. Los métodos de sellado y las prácticas de fabricación influyen en la eficacia de la protección IP. Las pruebas verifican los estándares IP y previenen fallas costosas. Los estándares de la industria guían la evaluación de la protección IP y ayudan a evitar los riesgos asociados con el incumplimiento. Un proceso paso a paso garantiza una protección IP confiable para cada gabinete.

Conclusiones clave

• Identifique el grado de protección IP requerido al inicio del proceso de diseño para garantizar una protección adecuada contra el polvo y el agua.

• Seleccione los materiales y métodos de sellado adecuados para mejorar la durabilidad de la carcasa y su cumplimiento con las normas IP.

• Realizar pruebas exhaustivas, incluidas pruebas de entrada de polvo y agua, para verificar que las carcasas cumplen con los índices de protección IP especificados.

• Siga los estándares de la industria y las mejores prácticas durante la fabricación para evitar errores comunes que puedan comprometer el cumplimiento de la propiedad intelectual.

• Documentar todos los procesos de prueba y certificación para proporcionar pruebas de cumplimiento y generar confianza con los clientes.

Comprender las clasificaciones de propiedad intelectual y el cumplimiento normativo.

Explicación del Código IP

El código IP es un sistema global para clasificar el nivel de protección de las cajas eléctricas. Este sistema, definido por la Comisión Electrotécnica Internacional según la norma IEC 60529, utiliza una estructura sencilla. El código comienza con las letras IP, seguidas de dos dígitos. El primer dígito indica el grado de protección de la caja contra objetos sólidos como el polvo. El segundo dígito revela el nivel de protección contra el agua.

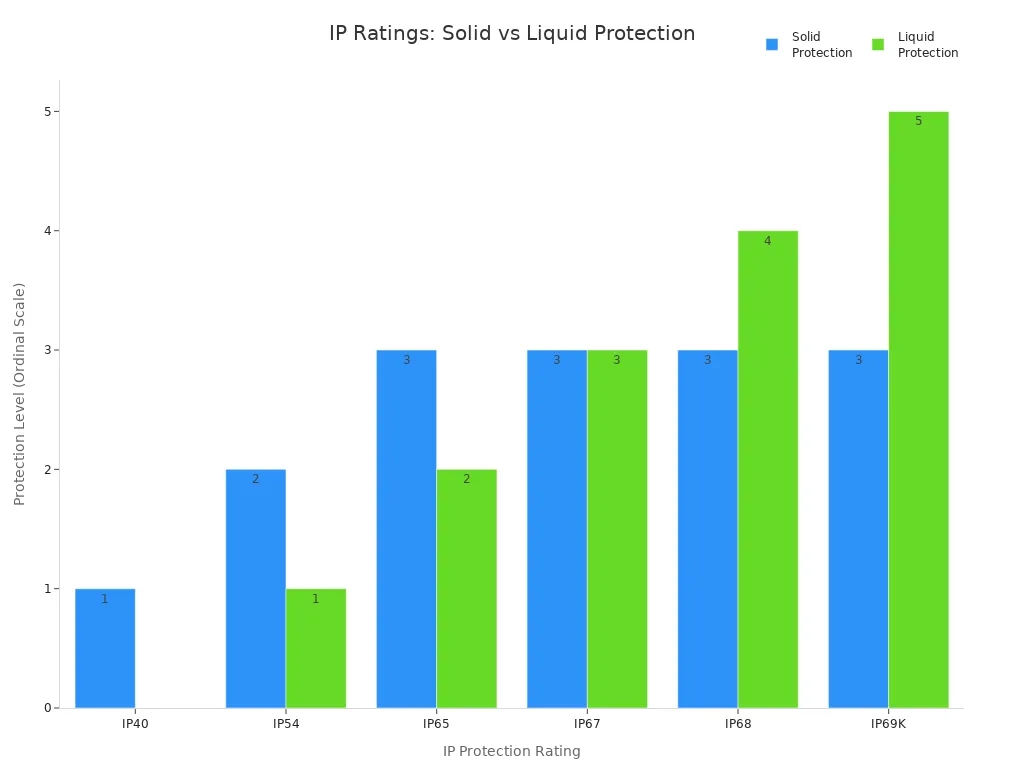

La siguiente tabla describe la estructura del código IP:

Cada clasificación IP proporciona información clara sobre la capacidad de la carcasa para bloquear el polvo y el agua. Por ejemplo, una carcasa IP66 ofrece protección total contra el polvo y los chorros de agua a presión. El primer dígito va de 0 a 6, mientras que el segundo va de 0 a 9. Esta estructura ayuda a los usuarios a seleccionar la carcasa adecuada para sus necesidades.

Por qué importan las clasificaciones de propiedad intelectual

Las clasificaciones IP desempeñan un papel fundamental para garantizar la seguridad y durabilidad de las carcasas metálicas. Estas clasificaciones ayudan a ingenieros y fabricantes a seleccionar las carcasas adecuadas para las exigencias de diferentes entornos. El primer dígito de la clasificación IP indica el nivel de protección contra partículas sólidas, mientras que el segundo indica el nivel de protección contra líquidos. Este sistema permite a los usuarios comprender el rendimiento de una carcasa en condiciones adversas.

Las normas industriales exigen un estricto cumplimiento del índice de protección IP. Organizaciones como la IEC definen los niveles mínimos de resistencia al polvo y al agua para diversas aplicaciones. También establecen los requisitos de resistencia a la corrosión y distinguen entre uso en interiores y exteriores. El incumplimiento del índice de protección IP puede ocasionar problemas como condensación, corrosión o incluso fallos en los equipos. Al seguir estas normas, los fabricantes garantizan que sus envolventes proporcionen una protección fiable y satisfagan las necesidades de sus clientes.

Determinación de los requisitos de propiedad intelectual para la fabricación de carcasas metálicas.

Evaluación de las necesidades ambientales y de aplicación

Los ingenieros deben evaluar el entorno y la aplicación antes de elegir el grado de protección IP adecuado para la fabricación de envolventes metálicas. Cada entorno presenta desafíos únicos que influyen en el nivel de protección contra la entrada de polvo y agua requerido. La siguiente tabla destaca los factores ambientales que afectan el proceso de selección:

Las necesidades específicas de la aplicación también juegan un papel importante a la hora de determinar el grado de protección IP mínimo. Los ingenieros deben tener en cuenta varios aspectos:

• Evaluar los niveles de exposición a partículas, como el polvo de la construcción y los contaminantes industriales.

• Comprender los patrones de contacto con líquidos, incluyendo las salpicaduras intermitentes y la inmersión directa.

• Considerando los rangos de temperatura de funcionamiento, desde temperaturas bajo cero hasta ambientes con temperaturas elevadas.

• Evaluar las variaciones de presión, incluidos los cambios de altitud y la exposición a la limpieza a alta presión.

Los recintos exteriores suelen estar expuestos a condiciones más adversas que los interiores. La siguiente tabla compara los requisitos para entornos interiores y exteriores:

Evaluación de los estándares de la industria

Las normas industriales ayudan a guiar el proceso de selección del grado de protección IP adecuado para la fabricación de carcasas metálicas. Estas normas definen los niveles mínimos de protección contra la entrada de sólidos y líquidos. La siguiente tabla ilustra cómo los diferentes grados de protección IP proporcionan distintos niveles de protección contra la entrada de sólidos y líquidos:

Seleccionar el grado de protección IP adecuado garantiza el cumplimiento de la normativa y protege los equipos de los riesgos ambientales. Los ingenieros deben adaptar la protección contra la entrada de sólidos y líquidos a los riesgos específicos de la aplicación. Al considerar la entrada de sólidos y líquidos, pueden lograr un rendimiento fiable y una larga durabilidad en la fabricación de carcasas metálicas.

Diseño para la protección contra la entrada de agentes externos.

Selección de materiales

La elección de los materiales adecuados es crucial para lograr un alto grado de protección IP en cualquier carcasa personalizada. Los ingenieros suelen seleccionar metales como el aluminio o el acero inoxidable para la estructura de la carcasa. Las carcasas de aluminio ofrecen una alta resistencia a la corrosión, especialmente cuando están anodizadas o recubiertas con pintura en polvo, y proporcionan un excelente rendimiento en entornos exteriores e industriales. Las carcasas de acero inoxidable ofrecen una protección robusta, pero pueden requerir soporte adicional debido a su peso. Ambos materiales permiten un mecanizado preciso, lo que contribuye a crear sellos herméticos y a mantener el nivel de protección IP requerido.

Al diseñar sistemas de protección contra la entrada de agua y polvo, la selección de los materiales de sellado y las juntas adquiere igual importancia. Los materiales más utilizados incluyen:

• Silicona y fluorosilicona

• Esponja y espuma de silicona

• Lámina de silicona sólida y caucho

• elastómeros de silicona

• Materiales reforzados con tejido

• Silicona curada con platino y caucho de alta consistencia

• Silicona de grado espacial

• Compuestos de moldeo y caucho de silicona líquida

• Elastómeros conductores y materiales para juntas EMI

• Espuma conductora de electricidad

• Materiales de protección ESD

• Materiales de interfaz térmica y PORON

• Materiales de fluoroelastómero (FKM)

• Esponja de celda cerrada y lámina de caucho macizo

• Materiales de juntas UL

Estos materiales ayudan a evitar que el polvo y el agua penetren en la carcasa. Al elegir los materiales adecuados, los ingenieros deben considerar el entorno, el rango de temperatura y la exposición química. La combinación correcta de materiales y compuestos para juntas garantiza que la carcasa cumpla con los índices de protección IP deseados y proporcione protección a largo plazo.

Geometría del recinto

La geometría de la carcasa influye directamente en la capacidad de alcanzar y mantener altos índices de protección IP. Los principios clave de diseño incluyen minimizar las juntas y aberturas, sellar todos los posibles puntos de entrada y utilizar juntas superpuestas y mecanismos de doble sellado. Los ingenieros diseñan carcasas con tapas inclinadas para evitar la acumulación de líquidos. Esta característica desvía el agua de las zonas sensibles, reduciendo el riesgo de contaminación y facilitando el cumplimiento de las normas de higiene. Los diseños con drenaje libre son especialmente importantes en industrias donde el agua estancada puede comprometer los sellos o propiciar el crecimiento bacteriano.

Una geometría eficaz de la carcasa también implica tener en cuenta la presión y la ventilación. Una ventilación adecuada evita la acumulación de presión en el interior, lo que podría provocar la entrada de agua o polvo a través de los sellos. Los ingenieros suelen utilizar esquinas redondeadas y transiciones suaves para reducir los puntos débiles por donde podría producirse la entrada de contaminantes. Al centrarse en estos aspectos, garantizan que la carcasa mantenga su clasificación IP incluso en entornos exigentes.

Las clasificaciones IP comunes, como IP 65 e IP 66, exigen una protección total contra el polvo y resistencia a los chorros de agua. Estas clasificaciones se suelen lograr sellando todas las juntas, utilizando empaquetaduras en cada abertura y diseñando la carcasa para que el agua se drene eficazmente. Los proyectos de carcasas a medida se benefician de una atención rigurosa a la geometría, ya que incluso pequeños fallos de diseño pueden comprometer la protección contra la entrada de polvo y agua.

Opciones de sellado y juntas

Los sellos y las juntas constituyen la primera línea de defensa contra la entrada de polvo y agua. La elección del material de la junta y su ubicación son fundamentales para lograr altos índices de protección IP, especialmente para IP67 o superior. Entre los materiales recomendados se incluyen EPDM, neopreno, silicona y espuma de poliuretano. Cada material ofrece propiedades únicas:

Los ingenieros deben garantizar la continuidad de la junta, sin huecos ni esquinas vulnerables. La profundidad y anchura adecuadas de la ranura permiten una compresión correcta, generalmente de entre el 25 % y el 30 % de deflexión. La densidad y la ubicación de los sujetadores influyen en la uniformidad de la compresión de la junta, lo cual es esencial para un sellado fiable. Los sujetadores deben estar espaciados entre 7,5 y 10 cm (3 y 4 pulgadas) alrededor del perímetro. El par de apriete correcto es fundamental: un par insuficiente provoca fugas, mientras que un par excesivo puede dañar la junta.

Las juntas de una sola pieza simplifican la instalación y minimizan las fugas. Los diseños de varias piezas ofrecen flexibilidad, pero pueden presentar problemas de sellado. Un diseño adecuado de la junta, incluyendo la selección del material y la geometría, garantiza un sellado eficaz contra la entrada de humedad y polvo. Los ingenieros también deben realizar pruebas de durabilidad a largo plazo y ensayos rigurosos para confirmar que los sellos mantienen su eficacia con el paso del tiempo.

El diseño para la protección contra la entrada de elementos requiere una atención cuidadosa a cada detalle, desde la selección de materiales hasta la geometría del recinto y los métodos de sellado. Siguiendo estos pasos y aprovechando Soluciones integrales para trabajos de chapa metálicaLos ingenieros pueden crear carcasas personalizadas que cumplan o superen los índices de protección IP requeridos y proporcionen una protección fiable en entornos exigentes.

Fabricación y pruebas para el cumplimiento de la propiedad intelectual.

Mejores prácticas de fabricación

Los fabricantes siguen estrictas prácticas recomendadas para lograr clasificaciones IP uniformes en cada carcasa metálica. Definen las necesidades de la aplicación y los estándares de cumplimiento antes de comenzar la fabricación. Los ingenieros seleccionan materiales que cumplen con los estándares de protección y garantizan la integridad estructural para la gestión térmica. Cumplen con las clasificaciones IP para la entrada de polvo y agua diseñando carcasas con el espaciado adecuado entre los componentes electrónicos y las paredes de la carcasa. Consideran el blindaje EMI para proteger los componentes electrónicos sensibles de las interferencias.

Las medidas de control de calidad desempeñan un papel fundamental en el cumplimiento de la clasificación IP. Los equipos inspeccionan los sellos y las fijaciones durante el ensamblaje. Se garantiza la uniformidad de los procesos de fabricación para prevenir errores comunes. Por ejemplo, ignorar las tolerancias de los conectores o descuidar los requisitos del radio de curvatura de los cables puede comprometer la protección. Colocar orificios de ventilación cerca de zonas expuestas al agua o utilizar soportes demasiado gruesos puede provocar marcas de hundimiento y reducir la eficacia de la carcasa. Los fabricantes evitan la falta de espacio entre los componentes electrónicos y las paredes de la carcasa para mantener una protección adecuada.

Consejo: Un control de calidad constante durante la fabricación garantiza que cada carcasa de chapa metálica cumpla con los índices IP requeridos y proporcione una protección fiable para los componentes electrónicos.

Pruebas de protección contra la entrada de polvo y agua

Las pruebas y la validación confirman que los diseños de las carcasas de chapa metálica cumplen con los índices de protección IP especificados. Los ingenieros realizan pruebas de protección contra la entrada de polvo y agua para evaluar su resistencia. Para ello, utilizan equipos y métodos especializados que simulan condiciones reales.

• Prueba de entrada de polvo: Los ingenieros colocan los recintos en cámaras con partículas de polvo en circulación. Utilizan un sistema de vacío para simular cambios de presión. El recinto debe permanecer libre de polvo para superar la prueba.

• Prueba de inmersión: Los equipos sumergen la carcasa de chapa metálica en agua a una profundidad específica durante al menos 30 minutos. No debe entrar agua en la carcasa ni durante ni después de la prueba.

• Prueba de formación de hielo externo: Esta prueba evalúa la integridad del recinto cuando se forma hielo en su superficie. El recinto debe permanecer funcional y sin daños en condiciones de congelación.

Los procesos de prueba y certificación verifican que la carcasa cumpla con las especificaciones requeridas. Los ingenieros documentan los resultados y revisan el rendimiento para garantizar el cumplimiento. Repiten las pruebas de protección contra la entrada de polvo y agua para cada lote de carcasas, a fin de mantener una calidad uniforme.

Nota: Las pruebas y la validación son pasos esenciales para lograr clasificaciones IP fiables en proyectos de carcasas metálicas. Estas pruebas protegen los componentes electrónicos del polvo, el agua y los riesgos ambientales.

Certificación y documentación

La certificación y la documentación demuestran el cumplimiento de la clasificación IP para la fabricación de carcasas metálicas a medida. Los laboratorios acreditados emiten informes de pruebas IP tras superar las pruebas con éxito. Los ingenieros recopilan datos de pruebas mecánicas y registros de inspección para respaldar las solicitudes de certificación.

• Informes de ensayos IP de laboratorios acreditados

• Datos de pruebas mecánicas

• Registros de inspección

Las certificaciones de terceros mejoran la credibilidad de las declaraciones de clasificación IP. Las organizaciones se encargan de la certificación y garantizan que la carcasa de chapa metálica funcionará correctamente en condiciones exigentes. Lograr y documentar el cumplimiento de la clasificación IP es un requisito común para clientes y organismos reguladores.

Nota: La certificación y la documentación adecuadas ayudan a los fabricantes a demostrar que sus carcasas de chapa metálica cumplen con las clasificaciones IP y proporcionan una protección fiable para los componentes electrónicos.

Cómo evitar errores comunes en el cumplimiento de la propiedad intelectual

Errores de diseño

En ocasiones, los equipos de diseño pasan por alto aspectos cruciales del sellado y la protección contra la entrada de polvo y agua. Las revisiones de diseño en las primeras etapas ayudan a prevenir estos problemas al considerar el sellado como un elemento fundamental desde el principio. Los ingenieros evalúan los materiales de las juntas, el diseño de las uniones y el sistema de sellado en general durante la fase inicial. Este enfoque proactivo les permite identificar posibles problemas antes de que se conviertan en errores costosos. Al abordar la protección contra la entrada de polvo y agua desde el principio, los equipos garantizan que la carcasa cumpla con el grado de protección IP requerido y evitan cambios de última hora que puedan comprometer el rendimiento.

Errores de fabricación

Los errores de fabricación suelen comprometer el cumplimiento de la normativa IP. Entre los errores más comunes se incluyen problemas de espaciado de los sujetadores, especificaciones de par de apriete indefinidas y deformaciones causadas por un apriete incorrecto de los tornillos. Las ranuras de las juntas desalineadas, el par de apriete desigual de los tornillos y las juntas de baja calidad que se endurecen o encogen con el tiempo también comprometen la integridad de la carcasa. Un mecanizado deficiente o la presencia de rebabas pueden impedir el contacto total de la junta, mientras que descuidar el sellado alrededor de las entradas de cables, botones u orificios para tornillos crea vulnerabilidades. Una compresión insuficiente de las juntas permite que el agua las evite, mientras que una compresión excesiva provoca deformaciones o huecos permanentes. Los defectos de diseño en las esquinas pueden provocar que las juntas se amontonen o se estiren en exceso.

Las instalaciones que implementan estrategias de automatización integrales reportan menos errores manuales. La automatización proporciona una ejecución consistente, monitoreo en tiempo real y alarmas inteligentes. Los controles de proceso desempeñan un papel fundamental en la reducción de errores de fabricación. La siguiente tabla muestra dos tipos de controles utilizados en la fabricación:

Pruebas insuficientes

Las pruebas insuficientes siguen siendo una causa frecuente de incumplimiento de la normativa IP. Los equipos deben realizar pruebas exhaustivas de protección contra la entrada de polvo y agua para verificar su resistencia. Sin las pruebas adecuadas, las carcasas podrían no soportar las condiciones reales. Los ingenieros documentan los resultados y revisan el rendimiento para confirmar que cada carcasa cumple con la clasificación IP requerida. Las pruebas periódicas garantizan una calidad constante y una protección fiable para los componentes electrónicos.

Consejo: Las revisiones tempranas del diseño, los estrictos controles de fabricación y las pruebas exhaustivas ayudan a los equipos a evitar errores comunes y a lograr un cumplimiento fiable de la propiedad intelectual.

Lograr el cumplimiento de la clasificación IP mediante Fabricación de chapa metálica a medida Requiere un proceso claro. Los equipos evalúan las condiciones ambientales, planifican la integración de equipos, consideran las necesidades de acceso, prevén futuras ampliaciones y evitan errores comunes. Comprenden las clasificaciones IP, las integran en el diseño y las validan mediante pruebas. Consultar estándares y expertos ayuda a garantizar el cumplimiento de la normativa IP. Los accesorios con clasificación ambiental, el hardware montado en panel y las soluciones de acceso contribuyen a la integridad del gabinete. Revisar los procesos actuales y buscar asesoramiento profesional mejora la protección IP y la fiabilidad del producto.

Preguntas frecuentes

¿Qué significa la clasificación IP para una carcasa metálica?

La clasificación IP indica el grado de protección de una carcasa metálica contra el polvo y el agua. El primer dígito indica la protección contra sólidos, mientras que el segundo indica la protección contra líquidos. Los ingenieros utilizan estas clasificaciones para seleccionar las carcasas adecuadas a las necesidades ambientales.

¿Cómo comprueban los ingenieros el cumplimiento de la clasificación IP?

Los ingenieros utilizan cámaras de polvo y pruebas de inmersión en agua. Comprueban si hay fugas o polvo dentro de la carcasa. Estas pruebas confirman que la carcasa cumple con el grado de protección IP requerido.

¿Por qué es importante la selección de materiales para el cumplimiento de la normativa de propiedad intelectual?

La elección del material influye en la durabilidad y el sellado. Metales como el aluminio y el acero inoxidable resisten la corrosión. Los materiales para juntas como la silicona o el EPDM impiden la entrada de polvo y agua. Una selección adecuada garantiza una protección a largo plazo.

¿Cuáles son los errores más comunes para lograr el cumplimiento de la normativa de propiedad intelectual?

En ocasiones, los equipos de diseño pasan por alto detalles importantes como el sellado. Los errores de fabricación incluyen juntas mal alineadas o un par de apriete incorrecto de los tornillos. Las pruebas insuficientes pueden no detectar fugas o puntos débiles. Las revisiones tempranas y los controles estrictos ayudan a prevenir estos problemas.

¿Importa la documentación para el cumplimiento de la clasificación IP?

La documentación demuestra que una carcasa cumple con los estándares IP. Los ingenieros recopilan informes de pruebas y registros de inspección. La certificación de laboratorios acreditados genera confianza y respalda los requisitos reglamentarios.
