¿Por qué sus piezas de chapa metálica personalizadas cuestan más de lo que deberían?

En el sector de la ferretería industrial, el diseño para la fabricación (DFM, por sus siglas en inglés) salva la brecha entre un modelo CAD 3D y un producto físico rentable. Un diseño que funciona a la perfección en la simulación puede generar costes de fabricación innecesarios si no tiene en cuenta el comportamiento físico del metal durante el corte, el doblado y la soldadura por láser. Abordar estas variables en la fase de ingeniería evita revisiones costosas y acelera el tiempo de comercialización.

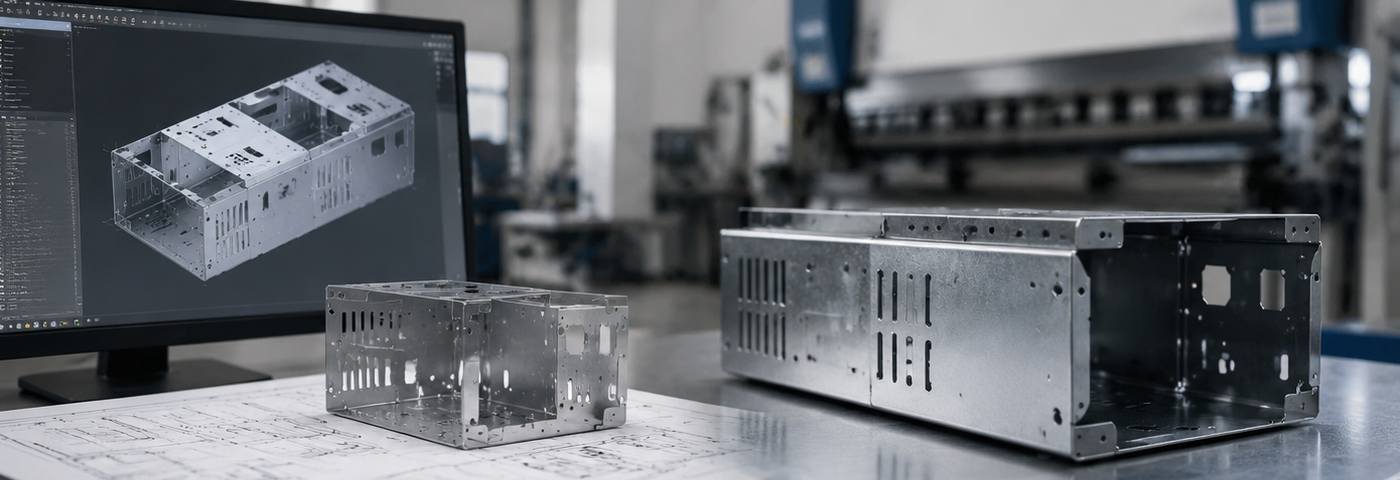

Optimización de una pieza para Fabricación de carcasas metálicas de alta precisión No se trata de comprometer la intención del diseño, sino de alinear las características geométricas de la pieza con las capacidades específicas y las limitaciones de las herramientas de la planta de producción. Este documento detalla los principios críticos de DFM que los ingenieros deben aplicar a las piezas de chapa metálica para garantizar la integridad estructural y minimizar el tiempo de procesamiento.

Alivio de curvatura y restricciones de brida

Al doblar una chapa metálica, el material situado en la parte exterior del eje de doblado se somete a tensión y estiramiento, mientras que el interior experimenta compresión. Si el doblez se ubica demasiado cerca de un borde u otra característica sin el alivio adecuado, el metal se rasgará, deformará o alabeará la geometría adyacente. Es necesario incorporar cortes de alivio de doblado en el patrón plano para aislar la tensión de doblado.

Una regla estándar para el diseño para la fabricación (DFM) es que la profundidad del alivio de curvatura debe ser al menos igual al espesor del material más el radio de curvatura, y el ancho debe ser al menos igual al espesor del material. Además, diseñar una brida demasiado corta para la matriz en V de la plegadora impedirá que la máquina sujete y dé forma al metal con precisión. Un proceso de plegado CNC requiere una longitud mínima de brida para asegurar que el metal cubra la abertura de la matriz de forma estable durante el descenso.

Proximidad del orificio y dinámica de perforación

Colocar agujeros, ranuras o recortes demasiado cerca de una línea de curvatura o del borde del material conlleva graves riesgos de fabricación. Cuando un agujero intersecta la zona de deformación de una curvatura, se estira adquiriendo una forma ovalada, lo que lo vuelve inservible para la inserción precisa de componentes (como tuercas PEM o separadores). Como norma de ingeniería estricta, la distancia desde el borde de un agujero hasta el inicio de una curvatura debe ser al menos 1,5 veces el espesor del material más el radio de curvatura.

De igual modo, perforar demasiado cerca del borde exterior de la pieza provoca abultamientos en los bordes. Si bien el corte láser avanzado reduce la tensión mecánica en comparación con las prensas punzonadoras tradicionales, la concentración térmica en las láminas estrechas de metal aún puede causar deformaciones localizadas. Mantener una distancia mínima de al menos 1,5 veces el espesor del material entre cualquier perforación y el borde garantiza la estabilidad dimensional.

Integración de hardware y apilamiento de tolerancias

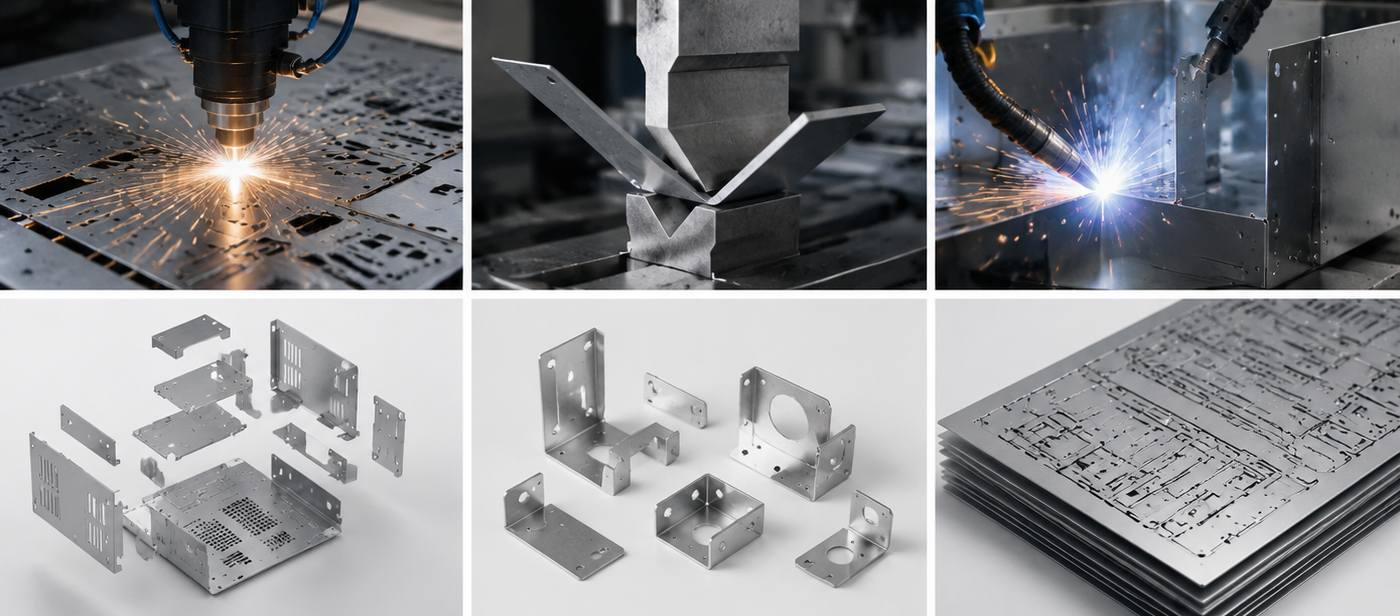

En grandes conjuntos como un Chasis de armario eléctrico industrial curvado mediante CNCPara el ensamblaje, varias piezas de chapa metálica deben alinearse perfectamente. La acumulación de tolerancias se produce cuando el margen de error aceptable en los pliegues individuales se acumula en una pieza grande, lo que provoca la desalineación de los orificios de montaje finales. Depender completamente de que el operario de la plegadora logre una tolerancia de ±0,1 mm en cinco pliegues consecutivos es una estrategia de producción costosa e inestable.

El diseño para la fabricación (DFM) eficaz tiene en cuenta la acumulación de tolerancias mediante diseños de autoajuste. La incorporación de geometría de lengüeta y ranura en los patrones planos permite que las piezas metálicas se enganchen con precisión antes de la soldadura, eliminando el error humano en el proceso de alineación. Además, el uso de orificios ranurados en un lado del conjunto de acoplamiento proporciona la flexibilidad necesaria, permitiendo que los pernos pasen incluso si las dimensiones totales de la curvatura varían en una fracción de milímetro.

Optimización del rendimiento del material en el anidamiento de piezas vacías

El costo de la materia prima a menudo representa más del 40% del precio unitario total en la fabricación de metal a medida. Las piezas con geometrías irregulares y extensas generan enormes cantidades de desperdicio cuando se anidan en una lámina de metal estándar de 4x8 o 5x10 pies. Por ejemplo, los ingenieros deben evaluar si una estructura compleja de una sola pieza se puede rediseñar en paneles rectangulares básicos y Soportes de chapa metálica cortados con láser a medida que posteriormente se sueldan por puntos o se remachan entre sí.

Si bien agregar una operación de unión secundaria (como la soldadura) genera un costo de mano de obra, si el rediseño mejora el rendimiento del anidamiento láser del 60 % al 85 %, el ahorro de material en una producción de 1000 unidades compensará con creces el costo de ensamblaje. El diseño de patrones planos que se asemejan a formas geométricas básicas (rectángulos, formas de L) permite que el software de programación encaje firmemente las piezas en la lámina en bruto, lo que reduce el gasto de material por unidad.
