¿Qué se necesita para construir una estructura metálica fiable para máquinas expendedoras OEM?

En la era de las ciudades inteligentes y el comercio automatizado, los consumidores interactúan a diario con equipos de autoservicio. Ya sea un quiosco de venta de billetes en una estación de tren, una máquina expendedora inteligente o un cajero automático avanzado, los usuarios esperan un rendimiento impecable. Se fijan en la elegante pantalla táctil, la interfaz de usuario intuitiva y la rápida velocidad de procesamiento. Sin embargo, bajo esa apariencia reluciente se esconde la verdadera y discreta estructura del dispositivo: un armazón metálico de múltiples niveles y gran complejidad.

Al diseñar un Quiosco con cerramiento de chapa metálica a medidaLos paneles exteriores suelen diseñarse teniendo en cuenta la estética de la marca, la resistencia a la intemperie y la ergonomía para el usuario. Sin embargo, el chasis interno es un caso aparte. Se centra exclusivamente en la funcionalidad, las tolerancias estrictas, la gestión térmica y la integración electromecánica. En Huapusheng (HPS), nos especializamos en dar vida a estos intrincados diseños estructurales 3D de múltiples piezas. Analicemos en detalle los procesos de ingeniería y fabricación necesarios para construir un chasis automatizado fiable.

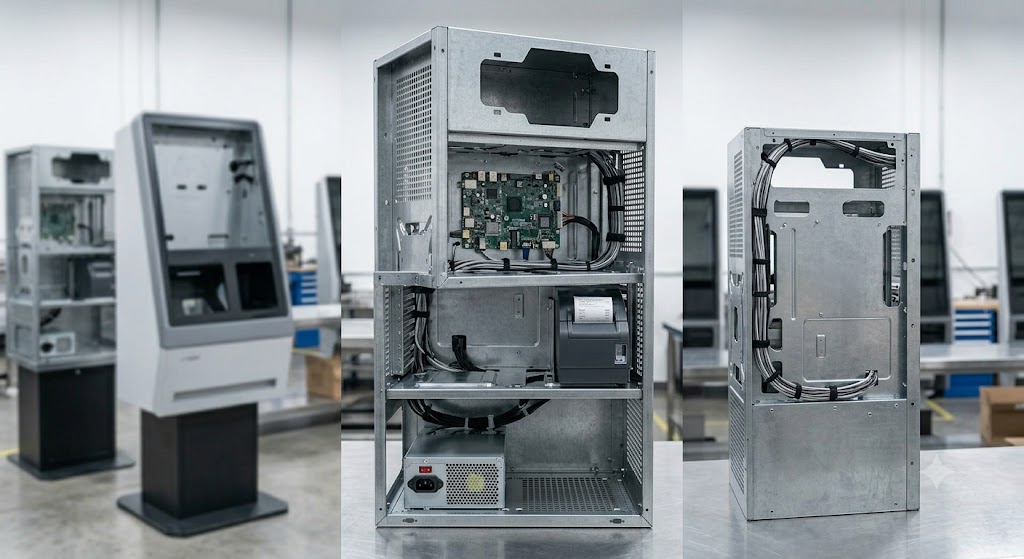

Fabricar un Chasis interno de la máquina de autoservicio Es muy diferente a fabricar una simple caja metálica o un armario eléctrico estándar. Estos bastidores deben alojar de forma segura y precisa una multitud de componentes pesados ​​y delicados simultáneamente. Un chasis típico de quiosco albergará fuentes de alimentación pesadas, pantallas LCD frágiles, sistemas complejos de cableado, tolvas de monedas, impresoras de recibos y mecanismos de dispensación móviles.

Esto plantea un desafío de ingeniería único: las tolerancias acumulativas. Si un orificio de montaje en el soporte base está desalineado incluso por una fracción de milímetro, ese error se acumula a medida que se construye hacia arriba. Para cuando se monta la pantalla táctil en el nivel superior, podría quedar torcida contra la carcasa exterior. Para evitarlo, el socio de fabricación debe poseer capacidades excepcionales de conformado CNC y mantener un estricto cumplimiento de las normas de tolerancia ISO 2768-m en cada componente.

2. Selección estratégica de materiales: equilibrio entre coste y rendimiento

Antes de realizar el primer corte, es fundamental seleccionar el material adecuado para la estructura interna. Dado que esta parte de la máquina queda oculta al usuario, los tratamientos estéticos de la superficie (como el recubrimiento en polvo de alto brillo) suelen ser innecesarios y generan costos adicionales injustificados. En cambio, los ingenieros priorizan la rigidez estructural y la resistencia inherente a la corrosión.

Para la mayoría de los chasis internos, Acero pregalvanizado (SECC o SGCC) es el campeón indiscutible. Ofrece la alta resistencia a la tracción del acero laminado en frío, pero con un recubrimiento de zinc aplicado en fábrica que previene la oxidación sin necesidad de pintura posterior a la fabricación. En situaciones donde la reducción de peso es fundamental, como en terminales médicos montados en la pared, se utilizan aleaciones de aluminio de grado aeroespacial (como la 5052), a menudo con un acabado de anodizado transparente para prevenir la oxidación y garantizar la conexión a tierra eléctrica.

3. Punzonado CNC: El héroe anónimo de la fabricación de chasis

Si bien el corte láser de alta potencia es excelente para cortar placas exteriores gruesas, el punzonado CNC es la tecnología definitiva para fabricar estructuras internas. Los chasis internos requieren una gran variedad de características funcionales: orificios de ventilación para la disipación del calor, hendiduras especiales para las cabezas de los tornillos, soportes para bridas de cables y orificios roscados extruidos para el montaje de los componentes.

El uso de una punzonadora de torreta CNC avanzada (como nuestros sistemas AMADA) permite a los fabricantes estampar cientos de orificios de ventilación idénticos en segundos, a la vez que crean simultáneamente características 3D que un láser simplemente no puede producir. Esto no solo garantiza una consistencia absoluta en grandes series de producción, sino que también aumenta significativamente la eficiencia de fabricación, reduciendo directamente el coste unitario total para nuestros clientes.

4. Ensamblaje llave en mano: Eliminación de cuellos de botella en la producción

Un punto problemático importante para las marcas de equipos electrónicos es el tiempo y la mano de obra que se invierten en ensamblar las piezas metálicas en bruto antes de que pueda comenzar el cableado electrónico. Ya sea que esté produciendo una estación de diagnóstico médico compleja o una Marco metálico para máquina expendedora OEMEl ensamblaje mecánico llave en mano supone un cambio radical para su cadena de suministro.

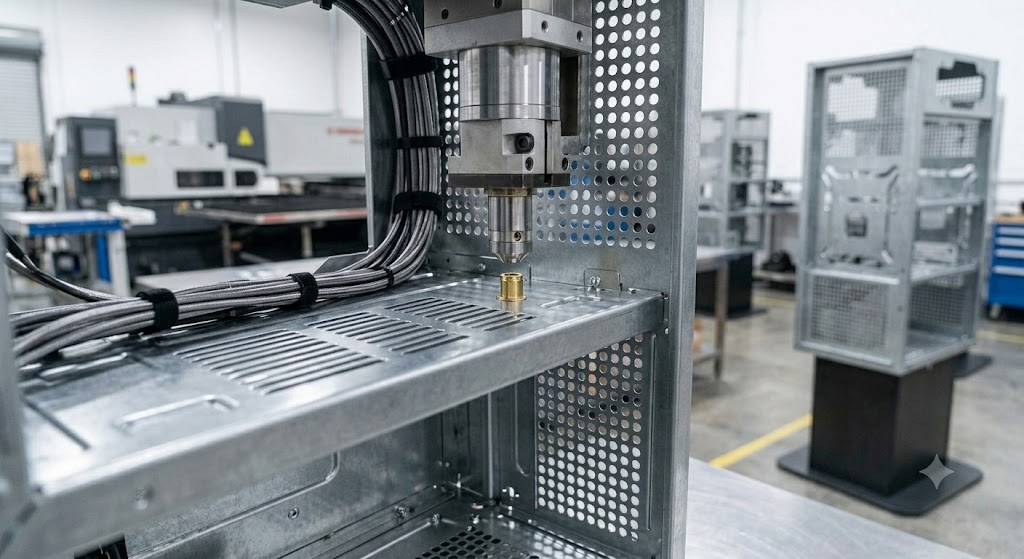

Al asociarse con una planta OEM totalmente integrada como HPS, el chasis llega a su línea de ensamblaje completamente ensamblado. Utilizamos servoprensas automatizadas para preinstalar todas las tuercas PEM, separadores roscados y sujetadores cautivos con un control de torque preciso. Además, nuestros equipos de ensamblaje se encargan de la instalación de rieles deslizantes de alta resistencia, soportes de partición y bisagras. Esto permite que sus ingenieros internos se liberen del ensamblaje mecánico y se concentren por completo en lo que mejor saben hacer: integración de software, cableado y pruebas electrónicas finales.

5. Soporte para el diseño para la fabricación (DFM)

Incluso el modelo 3D mejor diseñado puede presentar problemas en la planta de producción. Antes de iniciar la producción a gran escala, nuestro equipo de ingeniería realiza una revisión exhaustiva del Diseño para la Fabricación (DFM). Buscamos oportunidades para consolidar piezas, por ejemplo, doblando una forma compleja a partir de una sola lámina en lugar de soldar tres piezas separadas.

Analizamos los radios de curvatura para evitar el agrietamiento del material, garantizamos el espacio libre necesario para la inserción de los componentes y optimizamos la disposición para minimizar el desperdicio de material. Este enfoque de ingeniería colaborativa garantiza que su producto no solo sea robusto, sino que también esté optimizado para una producción en masa rentable.

Capacidades de fabricación estándar para bastidores de chasis

Para garantizar un rendimiento óptimo y una integridad estructural óptima, estos son los parámetros estándar que aplicamos a la fabricación de bastidores electromecánicos:

Preguntas frecuentes (FAQ)

Conclusión

La fiabilidad de un quiosco automático, cajero automático o máquina expendedora depende en gran medida de la precisión de su chasis interno. Gracias al punzonado CNC avanzado, el control riguroso de tolerancias, el análisis exhaustivo de DFM y la integración de hardware llave en mano, los fabricantes de equipos pueden acelerar el lanzamiento de sus productos al mercado y, al mismo tiempo, garantizar la seguridad de sus componentes electrónicos sensibles. ¿Listo para optimizar su próximo proyecto electromecánico? Consulte hoy mismo con los expertos en fabricación de Huapusheng.
