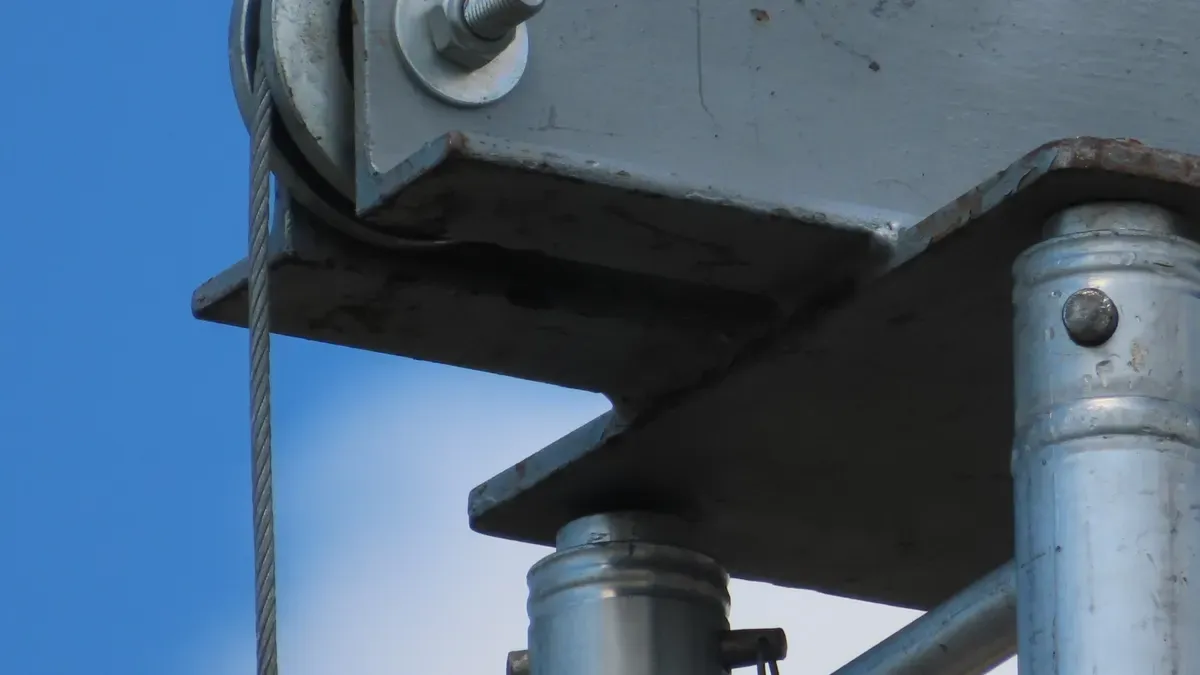

Para diseñar y ordenar Soportes metálicos reforzados a medida En línea, primero debe definir las cargas de trabajo exactas, los vectores de fuerza, las configuraciones de los orificios y las limitaciones de espacio de montaje. A continuación, seleccione chapas metálicas de gran espesor, prepare sus modelos CAD en 2D o 3D y cárguelos directamente en plataformas de cotización en línea para su fabricación inmediata.
Calcula tus necesidades de carga y añade refuerzos para fortalecer los puntos de mayor tensión.
Elija materiales resistentes y recubrimientos protectores para evitar la oxidación y la deformación.
Suba archivos CAD STEP o DXF precisos en línea para una fabricación rápida.
El diseño de componentes estructurales fiables requiere una planificación minuciosa y parámetros técnicos precisos. Es necesario convertir las exigencias de peso físico en formas geométricas exactas. Una ingeniería adecuada previene la fatiga estructural, la deformación permanente y el fallo de los equipos bajo cargas operativas extremas.
Antes de fabricar los componentes, debe calcular tanto las cargas estáticas como las dinámicas. Las cargas estáticas representan el peso en reposo, mientras que las cargas dinámicas consideran la vibración, el impacto y el movimiento. Calcule la distribución total de la fuerza en cada plano de montaje para garantizar una estabilidad absoluta.
Consejo profesional: Aplique siempre un factor de seguridad de entre 1,5 y 3,0, según la aplicación. Los soportes para maquinaria industrial requieren márgenes de seguridad mayores que los soportes de pared estándar.
Identifique los puntos de mayor tensión donde el soporte se dobla o se conecta a las estructuras de apoyo. Los vectores de fuerza concentran la tensión directamente en los radios de curvatura y las juntas de montaje. Puede mitigar estas concentraciones de tensión añadiendo refuerzos triangulares o rigidizadores verticales a lo largo del ángulo de curvatura. Estas características distribuyen la fuerza de manera uniforme y aumentan la rigidez sin añadir un peso excesivo.
Tipo de carga | Causa principal | Solución de diseño |
|---|---|---|
Carga estática | Peso muerto del equipo | Aumentar el espesor del material |
Carga dinámica | Vibración o impacto del motor | Integrar refuerzos y herrajes de bloqueo |
Fuerza de voladizo | Apalancamiento de los equipos colgantes | Alargar la longitud de la brida y añadir refuerzos. |
Para aplicaciones estructurales especializadas, como una Estructura de armario para equipos industriales fabricada a medidaEl cálculo preciso de la carga garantiza una durabilidad a largo plazo en operaciones continuas de alta exigencia.
La ubicación estratégica de los orificios de montaje garantiza la máxima retención de carga y evita la deformación del material. Mantenga una distancia mínima equivalente al doble del espesor del material entre los bordes de los orificios y los límites exteriores del soporte. Colocar los orificios demasiado cerca de un borde debilita el metal circundante.
Evitar agujeros de perforación Tras los procesos de corte y doblado láser, la modificación posterior a la fabricación reduce la precisión dimensional. En su lugar, programe todas las geometrías de los orificios directamente en su modelo CAD inicial.
Seleccione los elementos de fijación adecuados en función de los requisitos de carga de corte y tracción:
Tornillos de cabeza hexagonal de grado 8: Ideal para estructuras de maquinaria con alta vibración.
Pernos de anclaje estructural: Imprescindible para fijar estructuras pesadas directamente a los cimientos de hormigón.
Sujetadores avellanados: Ideal para montajes a ras de superficie en carcasas exteriores lisas.
Una correcta separación entre los tornillos evita atascos durante la instalación final. Si necesita flexibilidad de alineación durante el montaje final, utilice orificios ranurados.
La creación de sistemas de estanterías de alta capacidad exige precisión diseño y medición Desde el principio, debe evaluar la ubicación de los montantes de la pared, la capacidad de anclaje y la profundidad de los estantes. Los estantes más profundos aumentan el apalancamiento físico, lo que amplifica la fuerza de tracción sobre los sujetadores superiores de la pared.
Cuando lo ensamble Soportes metálicos para estantes hechos en casa Para almacenamiento industrial o herramientas de taller de alta densidad, extienda la pata vertical para cubrir múltiples puntos de montaje a lo largo del perno. Esta configuración distribuye las fuerzas de tensión sobre una superficie mayor.

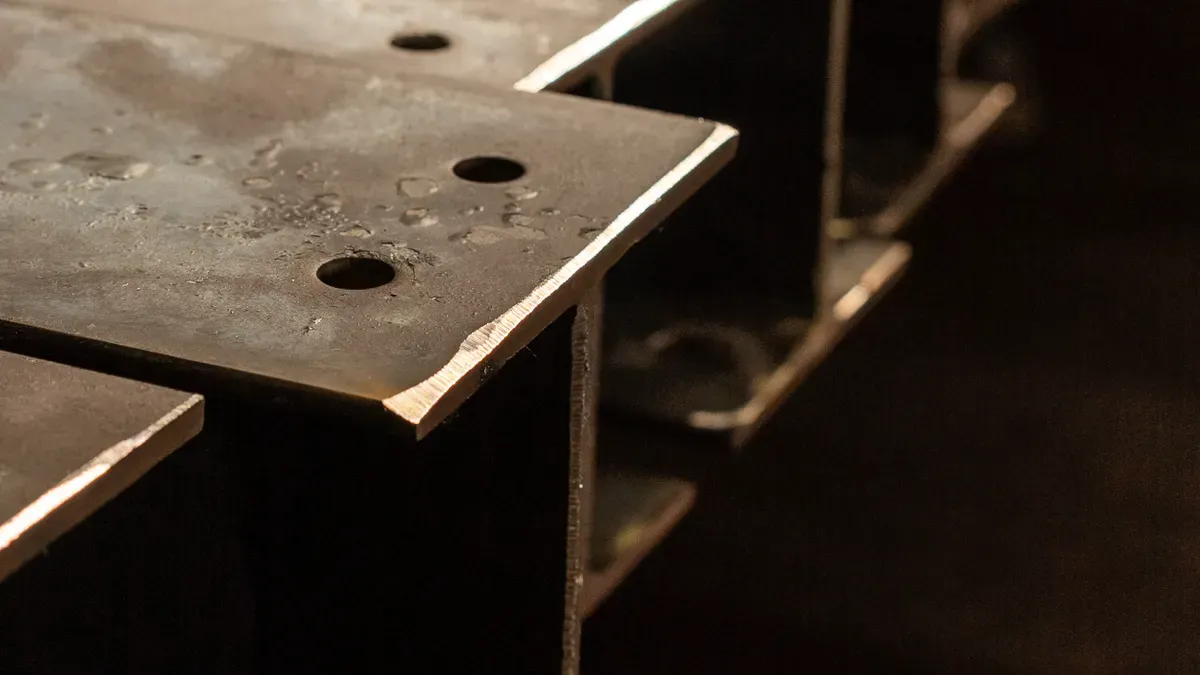

Ingeniería Soportes metálicos reforzados a medida La plataforma en línea le permite especificar las dimensiones exactas de la brida, la ubicación de los orificios y las nervaduras de refuerzo, adaptándolas directamente a su diseño personalizado.
Seleccionar el material ideal y el acabado protector evita fallos estructurales.
La elección de la aleación adecuada determina la durabilidad y la capacidad de carga máxima del componente. El acero al carbono ofrece una resistencia estructural excepcional para bastidores de maquinaria pesada. El acero inoxidable resiste condiciones ambientales adversas y productos químicos. Las extrusiones de aluminio proporcionan una excelente relación resistencia-peso para diseños de soportes estructurales modulares, lo que permite un soporte estructural robusto con un peso reducido del componente y una mayor versatilidad.
Aleación / Grado | Rango de resistencia a la tracción máxima | Rango de límite elástico |
|---|---|---|
Acero al carbono ASTM A36 | 400 a 550 MPa | 250 a 350 MPa |
Acero inoxidable 304 | 515 a 750 MPa | 205 a 300 MPa |
Aleación de aluminio 6061-T6 | 290 a 310 MPa | 240 a 275 MPa |
Las placas más gruesas soportan mayores cargas mecánicas y reducen la flexión bajo fuerzas dinámicas. Sin embargo, un mayor grosor de la chapa modifica los parámetros de plegado durante el conformado con plegadora CNC. Durante el plegado al aire en una plegadora, el radio de curvatura interior aumenta directamente en una proporción lineal 1:1 con el grosor de la chapa. Es necesario ajustar la geometría del archivo CAD para adaptarla a estos radios de curvatura mayores.
El metal desnudo se degrada rápidamente sin la protección superficial adecuada. Debe adaptar el proceso de acabado a su entorno operativo:
🛠️ Consejo rápido: El recubrimiento en polvo ofrece una excelente resistencia a los arañazos para las estructuras de maquinaria de interior. Utilice galvanizado en caliente o zincado para proteger los componentes de acero de exterior de la humedad y la corrosión.
Cuando se especifican soportes metálicos reforzados a medida o soportes metálicos reforzados a medida para gabinetes de equipos especializados, los acabados de alta calidad preservan la integridad mecánica y brindan una apariencia industrial profesional.
Los flujos de trabajo digitales agilizan la transición desde el diseño digital inicial hasta el hardware estructural terminado. Las plataformas en línea aceptan directamente archivos CAD precisos, lo que reduce el tiempo de procesamiento manual y elimina costosos retrasos en la comunicación.
Debe formatear correctamente sus archivos de ingeniería antes de subirlos a los portales de fabricación de soportes personalizados. La maquinaria digital lee formatos de archivo 3D estándar como STEP e IGES para un análisis geométrico completo. Las exportaciones de perfiles planos en formatos 2D DXF o DWG facilitan la automatización de la trayectoria de la herramienta para la producción de láminas planas.
Siga la configuración de exportación precisa para mantener las proporciones físicas exactas:
Configuración / Requisito | Acción para la exportación | Prevención de la distorsión de escala |
|---|---|---|
Escala de dibujo | Modela directamente en 2D a escala 1:1 del mundo real. | Garantiza que las dimensiones físicas coinciden con la geometría CAD. |
Unidades base | Defina las unidades en milímetros antes de comenzar el diseño. | Evita errores de desajuste de unidades durante el corte láser. |
Conversión de unidades | Convertir la geometría dibujada en pulgadas a milímetros al exportarla. | Evita que las piezas se encojan hasta 1/25,4 de su tamaño real. |
Los modelos CAD claros dan como resultado piezas físicas fiables. Siga estos pasos clave para la preparación de archivos:
Escala de exportación: Cree y exporte todos los archivos CAD a una escala real estricta de 1:1, preferiblemente utilizando pulgadas o milímetros.
Geometría limpia: Desactive o elimine las líneas de construcción y la geometría proyectada innecesarias de los bocetos antes de exportarlos.
Configuración de exportación STEP: Trabaje y exporte a nivel de componente en lugar de a nivel de cuerpo para garantizar que la opción de formato STEP esté disponible y se exporte correctamente.
Los ensamblajes complejos requieren exportaciones de componentes individuales. Por ejemplo, diseñar un Servicio de fabricación y montaje de cajas de baterías de chapa metálica para fabricantes de equipos originales (OEM). Se requieren archivos separados para cada soporte, brida estructural y panel exterior para garantizar una trayectoria exacta de la herramienta láser.
Las interfaces web modernas analizan los archivos que subes al instante. Estas plataformas evalúan automáticamente el volumen del material, el grosor de la lámina, el número de pliegues y las trayectorias de la herramienta.
Las plataformas de fabricación a medida en línea ofrecen importantes ventajas sobre los canales de compra tradicionales:
Métrica / Aspecto | Servicios de fabricación en línea | Talleres mecánicos locales |
|---|---|---|
Plazo de entrega para la cotización | Cotizaciones automatizadas inmediatas o el mismo día. | Respuesta manual en un plazo de 3 a 5 días hábiles. |
Plazo de producción y entrega | Compromiso de entrega garantizado de 3 días; duración del envío de 3 días. | Retraso de hasta 2 semanas según la carga de trabajo de la tienda. |
Factores de costo y tarifas de instalación | Menor coste gracias a la generación automatizada de trayectorias de herramientas; sin cantidad mínima de pedido (MOQ). | Costoso para volúmenes bajos debido a los altos costos de configuración manual y mano de obra de los maquinistas. |
Modelo de precios | Estandarizado, transparente y predecible. | Variable y sujeto a la carga de trabajo actual |
El software automatizado proporciona información de diseño en tiempo real al cargar el archivo. El sistema le avisa inmediatamente si un orificio está demasiado cerca de un borde o si un radio de curvatura excede los límites de las herramientas. Las cortadoras láser de alta velocidad comienzan a cortar la chapa metálica al instante tras la aprobación del archivo, seguidas de plegadoras CNC automatizadas que la doblan para crear perfiles tridimensionales precisos. Los servicios optimizados de fabricación de chapa metálica en línea manejan espesores de material precisos de hasta 0,125 pulgadas y ofrecen plazos de entrega rápidos sin cantidades mínimas de pedido.
La revisión de las pruebas digitales finales del pedido garantiza que sus componentes cumplan con las estrictas especificaciones de ajuste físico. Los estándares de fabricación estándar rigen los procesos de precisión controlados por computadora. El estándar industrial ISO 2768-mK define límites generales. La designación m (medio) establece tolerancias lineales, mientras que K rige parámetros geométricos como la planitud y la perpendicularidad.
Proceso de fabricación | Especificación estándar | Precisión lineal alcanzable |
|---|---|---|
Corte láser | ISO 2768-mK | ±0,1 mm a ±0,2 mm |
Doblado de chapa metálica (CNC/Plegadora) | ISO 2768-cK | ±0,2 mm a ±0,5 mm |
Las variaciones acumuladas pueden provocar una desalineación de los orificios de los sujetadores durante la instalación final en formas complejas de chapa metálica. Evalúe estos factores durante la revisión final del diseño:
Factor de fabricación | Impacto en el ajuste y la alineación de los orificios | Medidas de mitigación de diseño recomendadas |
|---|---|---|
Perfiles multicurvados | Los errores angulares (~0,5° por impacto) se acumulan a lo largo de las curvas, desplazando las ubicaciones de los orificios en las bridas finales hasta en 1/16". | Dimensionar las características críticas a partir de un único dato funcional en lugar de encadenar dimensiones. |
Postprocesamiento (Recubrimiento) | El recubrimiento en polvo añade de 3 a 7 milésimas de pulgada de material, cerrando los espacios libres y modificando la alineación de los orificios. | Tenga en cuenta el espesor del acabado dimensionando los orificios de holgura para las condiciones "posteriores al acabado". |
Proximidad a las líneas de curvatura | Al colocar agujeros dentro de 2T + R, los agujeros circulares se deforman convirtiéndose en óvalos a medida que el metal se estira durante el conformado. | Asegúrese de que los agujeros estén situados fuera de la zona de deformación plástica (más allá de 2T + R). |
Turnos parciales generales | Los desplazamientos típicos de ±0,020" a través de las curvas crean ensamblajes forzados y sometidos a tensión, lo que provoca daños en las roscas. | Sustituya los orificios redondos estándar por ranuras que sirvan como "zonas de aterrizaje" autoalineables. |
💡 Consejo de diseño: A medida que aumenta el número de elementos de fijación en un patrón, el error total acumulado exige límites de fabricación más estrictos para cada orificio. Sustituya los orificios circulares estándar por ranuras para crear zonas de apoyo autoalineables en perfiles con múltiples curvaturas.
La cuidadosa preparación de los archivos y la verificación de las tolerancias garantizan que sus soportes metálicos reforzados a medida lleguen listos para su instalación inmediata en los bastidores de sus equipos.
El diseño de soportes metálicos reforzados a medida requiere especificaciones estructurales claras, metales de alta resistencia, acabados dinámicos y cargas CAD precisas. Revise esta lista de verificación previa al envío antes de realizar su pedido:
Verifique las tolerancias dimensionales y la alineación de los orificios.
Confirme los radios de curvatura adecuados para el espesor de la lámina.
Especifique los recubrimientos protectores de la superficie.
Compruebe el tamaño del hardware y la compatibilidad de los sujetadores.
¡Sube hoy mismo tus modelos CAD a nuestra plataforma de fabricación en línea para recibir presupuestos al instante y acelerar el flujo de trabajo de tu proyecto!
💡 ¿Necesitas respuestas rápidas? Revise estas preguntas frecuentes antes de enviar sus modelos CAD de soportes personalizados en línea.
Para una evaluación geométrica completa, suba archivos STEP o IGES en 3D. También puede enviar archivos DXF o DWG en 2D para un corte láser preciso de patrones planos.
Seleccione acabados protectores para la superficie según su entorno operativo. Aplique un recubrimiento en polvo duradero para las estructuras de los equipos de interior o especifique un recubrimiento de zinc para aplicaciones en exteriores.
Los orificios ranurados proporcionan flexibilidad de alineación en bridas curvas complejas. Absorben pequeñas tolerancias de fabricación y evitan que los sujetadores se atasquen durante el ensamblaje final del equipo.
