Gestión térmica en la fabricación de chapa metálica: cálculo de la disipación de calor para cerramientos industriales

A medida que aumenta la densidad de componentes en la automatización industrial y el almacenamiento de energía, la carcasa que alberga estos sistemas se transforma de una simple cubierta protectora en un dispositivo activo de gestión térmica. Las fallas de los equipos rara vez son instantáneas; suelen ser el resultado de una exposición prolongada a temperaturas de funcionamiento que superan los límites especificados por el fabricante. El diseño de un sistema que disipe el calor de manera efectiva requiere una selección precisa de materiales, índices de perforación calculados y una comprensión del comportamiento termodinámico dentro de espacios metálicos confinados.

Este documento describe las variables de ingeniería necesarias para calcular y gestionar las cargas térmicas en hardware fabricado a medida, yendo más allá de la ventilación básica para adentrarse en el control termodinámico calculado.

Selección de materiales: Conductividad térmica frente a emisividad

El mecanismo principal de refrigeración pasiva en un recinto sellado y sin ventilación es la conducción a través de las paredes metálicas, seguida de la convección natural y la radiación desde la superficie externa. La aleación elegida determina la eficiencia de esta transferencia. Mientras que la conductividad térmica mide la velocidad con la que el calor se propaga a través del espesor del material, la emisividad mide la eficacia con la que la superficie irradia calor.

El acero dulce (SPCC) y el aluminio (AL5052/AL6061) se comportan de forma muy diferente bajo carga térmica. El aluminio conduce el calor aproximadamente cuatro veces más rápido que el acero al carbono, actuando como un excelente disipador térmico. Sin embargo, el aluminio brillante sin recubrimiento tiene un índice de emisividad muy bajo, lo que significa que le cuesta irradiar ese calor al aire circundante. Para optimizar la disipación térmica del aluminio, debe ser anodizado o recubierto con pintura en polvo, lo que aumenta drásticamente su factor de emisividad.

Para recintos sellados instalados en entornos exteriores de alta temperatura, es necesario calcular la superficie exacta requerida para disipar la potencia interna. La fórmula general para el aumento de temperatura en un recinto sellado es ΔT = P / (k × A), donde P es la potencia interna disipada en vatios, A es la superficie expuesta en metros cuadrados y k es una constante que representa el coeficiente de transferencia de calor (normalmente de 5 a 6 W/m²K para convección natural en el aire).

Cálculo de las relaciones de perforación para la refrigeración activa

Cuando la generación interna de calor supera la capacidad de radiación superficial pasiva, la convección forzada mediante ventiladores de refrigeración se vuelve indispensable. En estos casos, la geometría física de las aberturas de ventilación determina la eficiencia de los ventiladores. Un error común de ingeniería consiste en no ajustar la relación de área abierta de la chapa metálica al caudal de aire (pies cúbicos por minuto) requerido por el sistema de refrigeración.

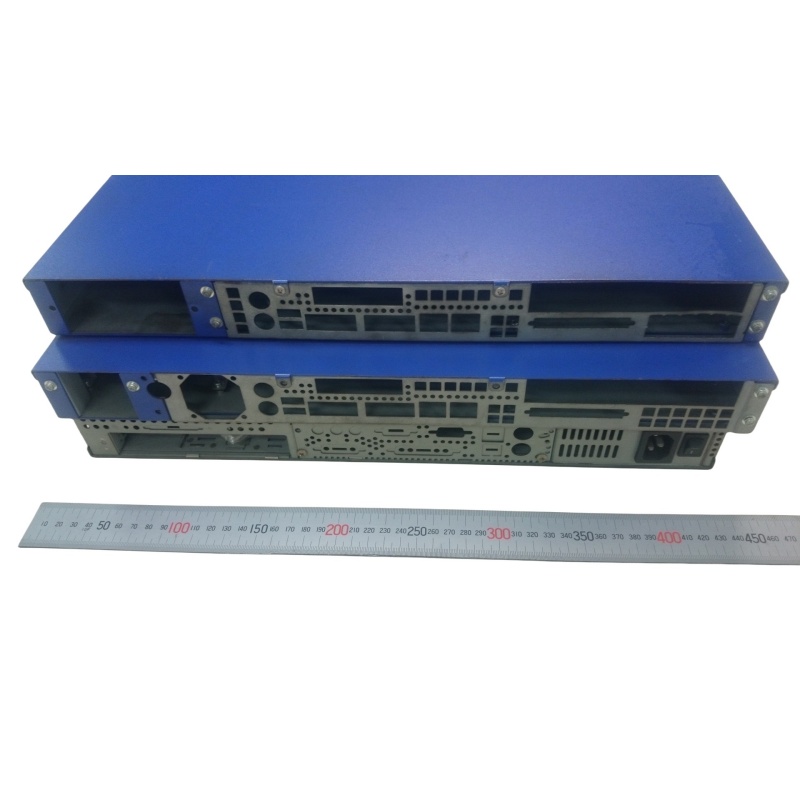

Al especificar un Chasis de montaje en rack de chapa metálica a medida Para aplicaciones de TI o telecomunicaciones, los patrones de perforación de las puertas delantera y trasera representan un cuello de botella importante si no se calculan correctamente. Los orificios redondos estándar dispuestos en una cuadrícula cuadrada rara vez superan el 45 % de área abierta. Para alojar ventiladores de servidores de alta velocidad, los fabricantes deben utilizar un patrón de perforación hexagonal escalonado. La geometría hexagonal minimiza la cantidad de nervadura metálica entre los orificios, manteniendo la rigidez estructural y acercando la relación de área abierta al 63-70 %.

La resistencia al flujo de aire provoca una acumulación de presión estática dentro del recinto. Si la presión estática supera la curva de funcionamiento de los ventiladores axiales, el flujo de aire disminuye considerablemente y puede producirse un sobrecalentamiento en cuestión de minutos. Los ingenieros deben calcular el caudal de aire total requerido (CFM) mediante la fórmula: CFM = (Q × 3,16) / ΔT, donde Q es el calor total generado en vatios y ΔT es el aumento máximo de temperatura admisible en grados Fahrenheit.

Gestión de la carga térmica y solar localizada en el almacenamiento de energía.

La dinámica térmica cambia significativamente al diseñar sistemas de almacenamiento de energía química, especialmente en entornos exteriores. Caja de batería de chapa metálica de alta resistencia Es necesario tener en cuenta tanto el calor de descarga interna (calentamiento Joule de las celdas) como la radiación solar ambiental externa. Los módulos de iones de litio son muy sensibles a los gradientes térmicos; si las celdas en la parte superior de la carcasa funcionan a 5 °C más que las celdas en la parte inferior, la degradación de la batería se acelera rápidamente y la vida útil total del sistema se ve comprometida.

Para combatir la estratificación térmica, la arquitectura interna de chapa metálica requiere deflectores diseñados con precisión. En lugar de simplemente montar las baterías en una placa posterior plana, los fabricantes utilizan particiones internas plegadas mediante CNC para canalizar el aire frío directamente a través de los disipadores de calor del sistema de gestión de baterías (BMS) antes de que llegue a los módulos de celdas. Además, los sistemas para exteriores emplean un método de construcción de doble pared. Una segunda capa metálica externa actúa como escudo solar, permitiendo un espacio de aire de 15 a 25 mm entre la capa exterior y la pared principal de la carcasa. A medida que la capa exterior se calienta por el sol, el aire en este espacio asciende naturalmente por efecto chimenea, atrayendo aire frío desde la parte inferior y rechazando activamente la carga térmica solar antes de que penetre en el compartimento interno.

Integridad estructural bajo altas tensiones térmicas

El calor no solo daña los componentes electrónicos, sino que también altera físicamente las dimensiones de la carcasa metálica. El coeficiente de dilatación térmica (CTE) define cuánto se estira un material al calentarse. Si bien una dilatación de unos pocos milímetros puede parecer insignificante, genera una tensión mecánica considerable en ensamblajes con tolerancias muy ajustadas.

Cuando se opera a temperaturas internas sostenidas superiores a 65 °C, Estructura de armario para equipos industriales a medida Experimenta una dilatación térmica significativa. Si los montantes estructurales están fabricados de aluminio (CTE: 23,6 µm/m·°C) y los rieles de montaje internos de acero al carbono (CTE: 12,0 µm/m·°C), ambos metales se dilatarán a velocidades completamente diferentes. En un tramo vertical de dos metros, esta dilatación diferencial puede provocar la rotura de remaches, el bloqueo de las bisagras de las puertas y la deformación de los rieles DIN internos. Para mitigar este problema, los ingenieros estructurales utilizan orificios de montaje ranurados con conjuntos de fijación flotantes (como arandelas de PTFE o tuercas de resorte cautivas) en las intersecciones de las distintas aleaciones, lo que permite que el metal se dilate y contraiga libremente a lo largo de un único eje sin comprometer la integridad estructural del marco.
